Barra de Pinos

Barra de Pinos

A barra de pinos é um componente essencial na eletrônica, atuando como um conector elétrico modular que permite a conexão temporária ou permanente entre placas de circuito impresso (PCBs), shields e fios. É o padrão de conectividade na maioria das plataformas de prototipagem como Arduino e Raspberry Pi. A escolha correta da sua barra de pinos depende do tipo de conexão que você precisa realizar:

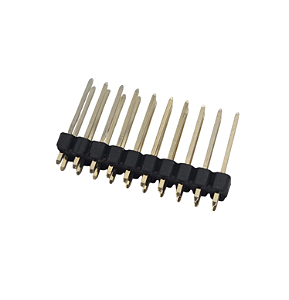

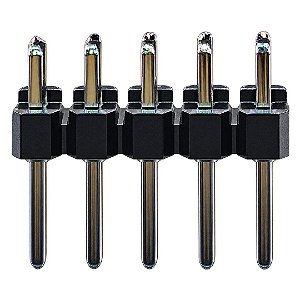

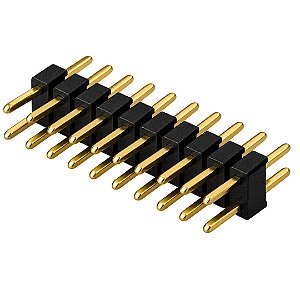

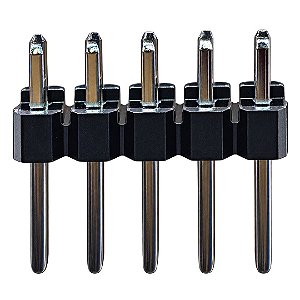

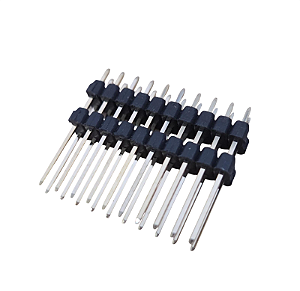

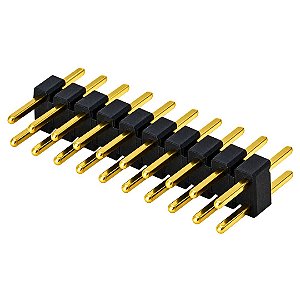

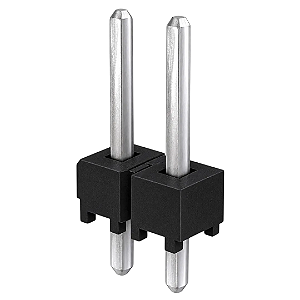

• Barra de Pinos Macho (Header Pin): pinos metálicos que se projetam, usados tipicamente para encaixar em protoboards ou em barras fêmeas;

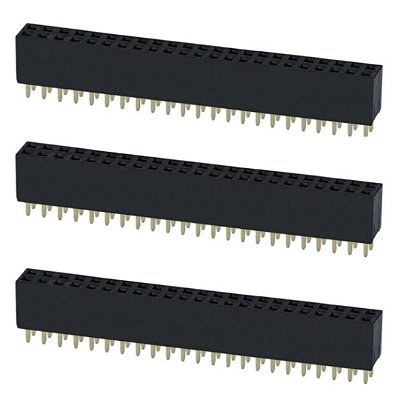

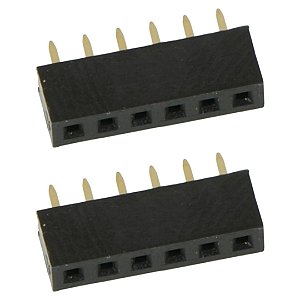

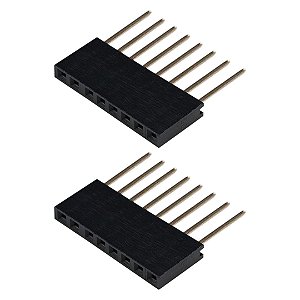

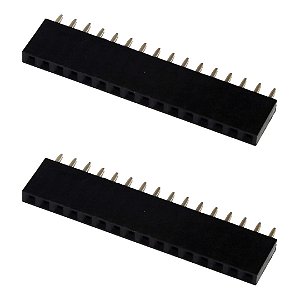

• Barra de Pinos Fêmea (Header Socket): receptáculos que recebem os pinos do conector macho, comum em shields e cabos jumper.

Tipos, Espaçamento e Angulação

Nesta categoria, você encontrará barras de pinos em diversas configurações. A especificação mais importante é o espaçamento (pitch), sendo o padrão mais comum em prototipagem (ou 0.1 polegada). Outras variações cruciais são:

Angulação:

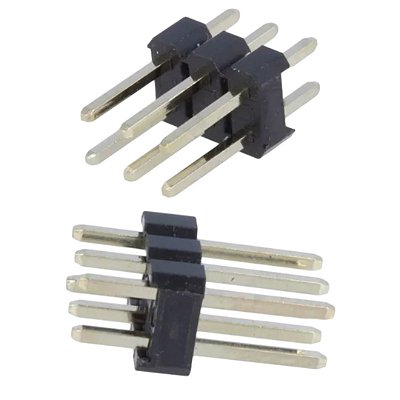

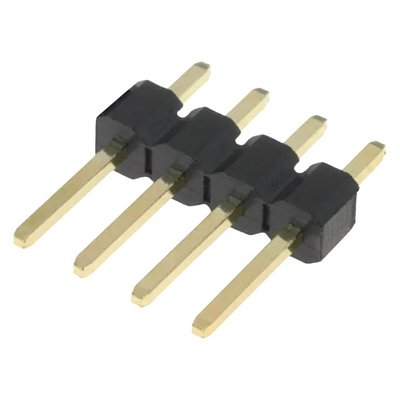

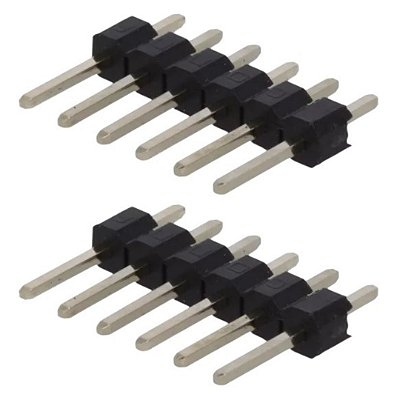

• 180° (Reta): pinos perpendiculares à placa, ideal para conexões verticais;

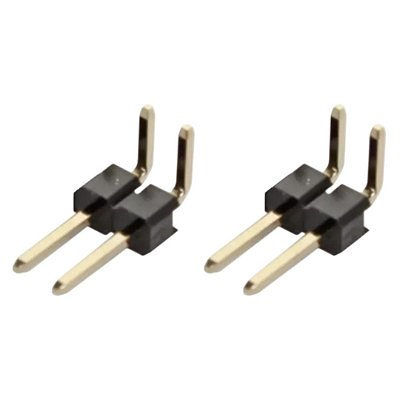

• 90° (Ângulo Reto): pinos que se dobram a 90º, permitindo conexões horizontais em espaços limitados.

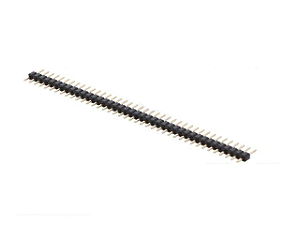

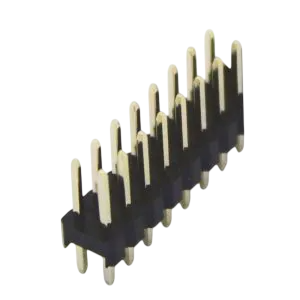

• Linhas: dispomos de modelos simples (single row) e duplos (double row), perfeitos para customizar o seu layout de PCB.

• Todos os nossos conectores garantem condutividade eficiente e fácil soldagem.

Aplicações em Eletrônica e Prototipagem

O uso da barra de pinos é vasto, sendo a solução ideal para projetos que exigem flexibilidade e modularidade. Nossos componentes são a escolha preferencial para:

• Conectar sensores e módulos a microcontroladores (como o Arduino);

• Montar e empilhar shields em placas-mãe;

• Criar pontos de teste e debug em placas de circuito impresso (PCB);

• Conexões rápidas em protoboards para testes.

Perguntas Frequentes

• Qual o espaçamento padrão da Barra de Pinos para Protoboard?

O espaçamento (ou pitch) padrão para barra de pinos compatível com a maioria das protoboards e shields Arduino é de 0.1 polegada. Verifique sempre as especificações do seu projeto antes de comprar.

• Qual a diferença entre Barra de Pinos 180° e 90°?

A barra de pinos 180° (reta) é utilizada para conexões verticais ou para soldar em PCBs onde o cabo ou o componente conectado ficará em pé. A de 90° (ângulo reto) é usada para conexões laterais, economizando espaço vertical ou para montar conectores em caixas.

• Para que serve a Barra de Pinos Fêmea?

A barra de pinos fêmea serve como um receptáculo para encaixar a barra macho ou os pinos de outros componentes. É essencial para montar shields empilháveis e para criar portas de entrada/saída (I/O) em placas de circuito onde cabos jumper serão conectados.

• Por que devo comprar a Barra de Pinos na Find Comp Eletronics?

Na Find Comp Eletronics, você encontra uma ampla variedade de barras de pinos com o espaçamento padrão, disponíveis nas versões macho e fêmea, e nas angulações 180° e 90°. Garantimos a qualidade dos conectores para soldagem fácil e durabilidade nas suas interconexões.
