Ressonador

Ressonador

O Ressonador (geralmente Ressonador Cerâmico) é um componente que, assim como o Cristal Oscilador, é usado para gerar a frequência de clock necessária para a sincronização de sistemas digitais, como microcontroladores e Circuitos Integrados (CIs). Ele opera com base na vibração mecânica de um material piezoelétrico (cerâmica). Embora sejam ligeiramente menos precisos que os Cristais de Quartzo, os Ressonadores são mais econômicos, mais robustos e não exigem capacitores externos para oscilar, simplificando o layout da PCB.

Tipos e Especificações Chave do Ressonador Cerâmico

Nesta categoria, você encontrará Ressonadores com diversas frequências (MHz) e formatos, ideais para projetos onde o custo-benefício e a simplicidade são prioridades:

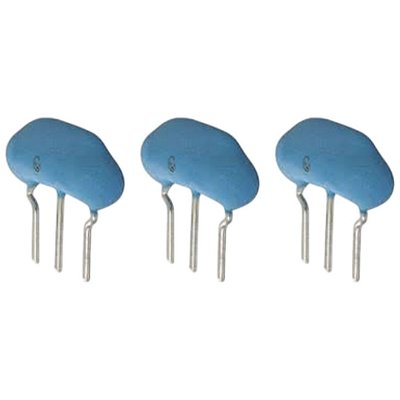

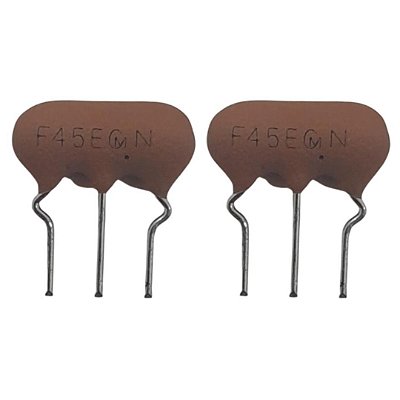

• Ressonador Cerâmico: o tipo mais comum. Possui três pinos (um para o terra e dois para os terminais do oscilador) e já integra os capacitores de carga internamente;

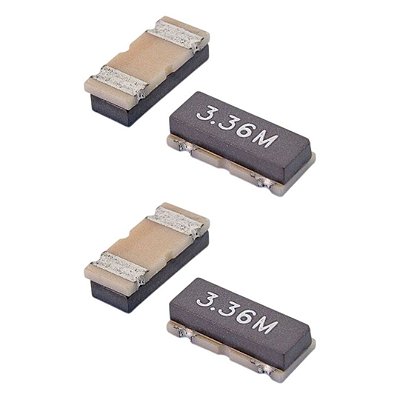

• Formatos: disponíveis em formatos through-hole (THT) e SMD (Surface Mount Device), ideais para PCBs de diferentes densidades;

• Faixas de Frequência: disponíveis em frequências específicas (Ex: 8MHz, 16MHz, 20MHz), que são as mais utilizadas em microcontroladores populares como o Arduino.

Escolha: Estabilidade e Simplicidade

A escolha entre um Ressonador Cerâmico e um Cristal de Quartzo depende do nível de precisão exigido pelo seu projeto. Para a maioria das aplicações de controle digital, interfaces de usuário e comunicações de baixa velocidade, o Ressonador oferece estabilidade suficiente (tolerância típica de 0,5%). Sua simplicidade de uso, aliada à sua robustez mecânica, torna-o a opção preferencial para sistemas que operam em ambientes com vibração ou que visam a redução de custo na produção em massa.

Perguntas Frequentes

• Qual é a diferença de precisão entre Ressonador e Cristal?

O Ressonador Cerâmico é menos preciso que o Cristal de Quartzo. Um Cristal oferece tolerâncias de frequência na faixa de 50 PPM (partes por milhão), enquanto o Ressonador tem tolerâncias maiores (em torno de 5.000 PPM ou 0,5%). A maior precisão do Cristal é necessária para comunicações de alta velocidade (como USB) e timing de alta exatidão.

• O Ressonador Cerâmico precisa de capacitores externos?

Não. Uma das grandes vantagens do Ressonador Cerâmico é que ele geralmente possui os capacitores de carga integrados internamente. Isso simplifica drasticamente o design e a montagem da PCB, permitindo que ele seja conectado diretamente ao Circuito Integrado.

• Em quais projetos é melhor usar o Ressonador?

O Ressonador é ideal para projetos que priorizam o custo-benefício, a simplicidade de montagem e a robustez mecânica, e onde a precisão de timing não precisa ser extremamente alta (Ex: microcontroladores em sistemas de controle de baixa velocidade, brinquedos, projetos Arduino básicos).

• Por que devo comprar o Ressonador na Find Comp Eletronics?

Na Find Comp Eletronics, você encontra Ressonadores Cerâmicos de alta qualidade, prontos para uso em microcontroladores de diversas plataformas. Oferecemos as frequências mais comuns (MHz) com a robustez e a simplicidade de design que tornam seu projeto mais eficiente e com excelente custo-benefício.
