Soquete

Soquete

O Soquete (ou socket) é um tipo de conector projetado para receber e fixar Circuitos Integrados (CIs), permitindo que eles sejam facilmente inseridos e removidos da Placa de Circuito Impresso (PCB) ou Protoboard sem a necessidade de soldagem direta. O uso de um soquete é vital por dois motivos principais:

• Manutenção e Reparo: permite a substituição rápida de um CI danificado ou a troca de chips de memória/firmware;

• Prototipagem e Teste: evita danos térmicos ao CI durante a soldagem e permite o uso do mesmo CI em diferentes circuitos.

Tipos Essenciais de Soquetes para CIs

Nesta categoria, você encontrará Soquetes classificados pelo seu método de fixação e aplicação:

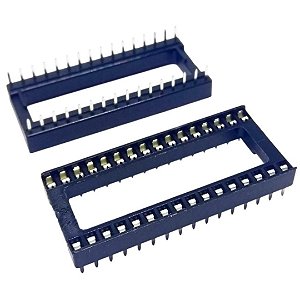

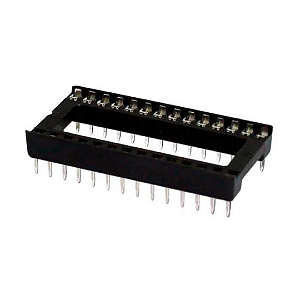

• Soquete DIP (Dual In-line Package): o tipo mais comum, compatível com a pinagem dos CIs DIP. A fixação é feita por pressão, e os soquetes variam em número de pinos (Ex: 8, 14, 16, 40 pinos);

• Soquete ZIF (Zero Insertion Force): soquetes de teste que possuem uma alavanca para liberar ou prender o CI sem aplicar força, minimizando o risco de dobrar os pinos. São essenciais para programação e testes repetitivos;

• Soquete com Contatos Usinados (Machined Pin): oferecem contato superior e maior confiabilidade em relação aos soquetes de chapa estampada, sendo ideais para projetos de alta durabilidade.

Escolha: Pinagem e Espaçamento (Pitch)

Ao selecionar o soquete ideal, é crucial verificar o número de pinos e a largura entre as filas de pinos (o pitch ou espaçamento), que deve ser compatível com o seu Circuito Integrado DIP. Priorizar soquetes de boa qualidade garante o encaixe firme, a baixa resistência de contato e a longevidade, protegendo seus CIs mais valiosos.

Perguntas Frequentes

• Por que devo usar Soquete em vez de soldar o Circuito Integrado diretamente?

Usar um Soquete protege o Circuito Integrado (CI) do calor extremo da soldagem, o que pode danificá-lo. Além disso, permite a fácil remoção e substituição do CI para manutenção, upgrades de firmware ou troca de chips em Protoboards.

• O que é um Soquete ZIF e quando devo usá-lo?

O Soquete ZIF (Zero Insertion Force) é um tipo de soquete que usa uma alavanca para fechar e abrir os contatos, permitindo que o CI seja inserido e removido sem aplicar força. Ele deve ser usado em aplicações de programação e teste onde o CI será removido e inserido centenas de vezes.

• Todos os Soquetes DIP são iguais em qualidade?

Não. Os soquetes mais baratos usam contatos de chapa estampada, que podem ter maior resistência de contato e perder a elasticidade mais rápido. Soquetes de contatos usinados (machined pin) oferecem maior durabilidade e um contato elétrico mais confiável, sendo superiores para projetos críticos.

• Por que devo comprar Soquete na Find Comp Eletronics?

Na Find Comp Eletronics, você encontra Soquetes DIP de alta qualidade (incluindo modelos de contato usinado e ZIF) nas principais pinagens (8 a 40 pinos). Garanta o encaixe seguro, a baixa resistência de contato e a longevidade dos seus Circuitos Integrados com os soquetes mais confiáveis para prototipagem e produção.
