Relés

O Relé é uma chave eletricamente operada. Sua principal função é permitir que um circuito de baixa potência (como a saída de um microcontrolador Arduino) controle um circuito de alta potência (como um motor, lâmpada ou resistência). O Relé fornece um isolamento galvânico completo entre os dois circuitos, garantindo a segurança e protegendo os Circuitos Integrados (CIs) de controle contra altas tensões e picos de corrente.

Tipos Essenciais de Relés e Tecnologia de Chaveamento

Nesta categoria, você encontrará Relés que se diferenciam pela tecnologia de chaveamento:

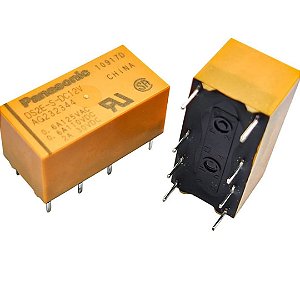

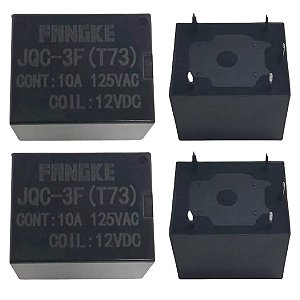

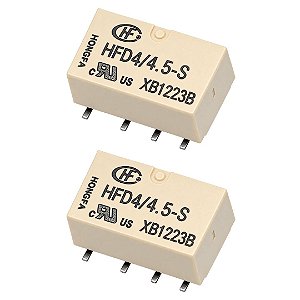

• Relé Eletromecânico: o tipo mais comum. Utiliza um eletroímã (bobina) para mover fisicamente os contatos. É versátil e pode chavear tanto AC quanto DC;

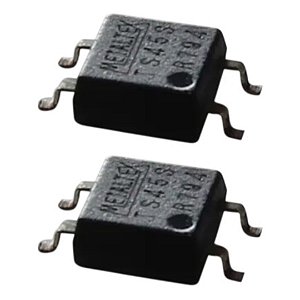

• Relé de Estado Sólido (SSR - Solid State Relay): não possui partes móveis, utilizando semicondutores (como TRIACs) para o chaveamento. Oferece velocidade e durabilidade muito superiores, além de ser silencioso e gerar menos ruído elétrico;

• Módulos Relé: placas prontas que contêm o Relé mais o circuito driver necessário (transistores, diodos de proteção) para serem acionados diretamente por microcontroladores 5V ou 3.3V.

Seleção: Tensão da Bobina, Corrente de Contato e Isolamento

Ao selecionar um Relé, três especificações são críticas:

• Tensão da Bobina (VDC/VAC): a tensão necessária para energizar a bobina (Ex: 5V, 12V);

• Corrente e Tensão de Contato: a corrente e tensão máximas que os contatos podem chavear com segurança (Ex: 10A em 250VAC);

• Configuração de Contato: Ex: SPDT (Single Pole, Double Throw - um polo, duas vias), comum para chaveamento entre dois estados.

• Para projetos com Arduino, o Módulo Relé é a escolha mais prática devido à sua facilidade de isolamento e interface.

Perguntas Frequentes

• Qual a vantagem de usar um Relé de Estado Sólido (SSR)?

O Relé de Estado Sólido (SSR) é preferido por não ter partes móveis. Isso significa maior velocidade de chaveamento, vida útil muito mais longa, operação silenciosa e ausência de ruídos de arco elétrico nos contatos. É ideal para controle de aquecedores (PWM) e aplicações industriais de alta frequência.

• Qual a função do Isolamento Galvânico em um Relé?

O Isolamento Galvânico significa que não há conexão elétrica direta entre o circuito de controle (bobina) e o circuito de potência (contatos). A bobina é acionada por campo magnético, e no caso do SSR, por luz (optoacoplador). Isso protege o microcontrolador Arduino contra a alta tensão e os picos de corrente do circuito de carga.

• Um Módulo Relé precisa de diodo de proteção?

Os Módulos Relé da Findcomp já vêm com o diodo de proteção (diodo flyback) em paralelo com a bobina. Esse diodo é crucial para absorver o pico de tensão reversa gerado quando a bobina do relé eletromecânico é desenergizada, protegendo o transistor driver de chaveamento.
