Pontes

Pontes

A Ponte Retificadora é um arranjo de quatro ou mais Diodos configurados para realizar a retificação de onda completa. Sua função primordial é converter a Corrente Alternada (AC) — proveniente da rede elétrica ou de um transformador — em Corrente Contínua (DC) pulsante. É o componente de entrada obrigatório em Fontes de Alimentação, carregadores de bateria e sistemas de acionamento de motores, garantindo que os Circuitos Integrados recebam energia na polaridade correta.

Tipos de Pontes e Formatos de Encapsulamento

Nesta categoria, você encontrará Pontes dimensionadas para diferentes níveis de potência e métodos de montagem:

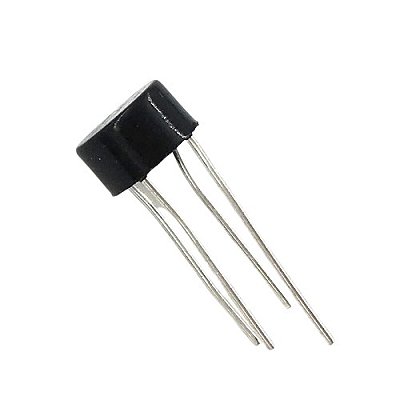

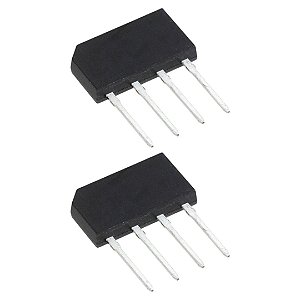

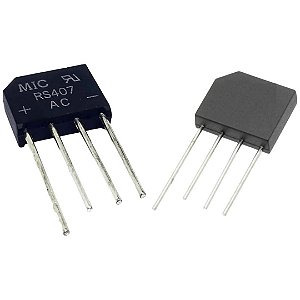

• Pontes Retificadoras Monofásicas: compostas por 4 diodos internos, são as mais comuns em eletrônica de consumo e fontes chaveadas;

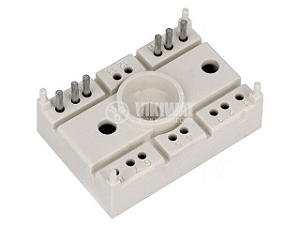

• Pontes Retificadoras Trifásicas: compostas por 6 diodos, utilizadas em aplicações industriais e automotivas (alternadores) para retificar sistemas de três fases com maior eficiência.

Encapsulamentos Disponíveis:

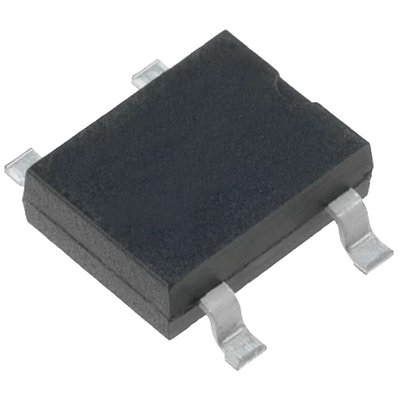

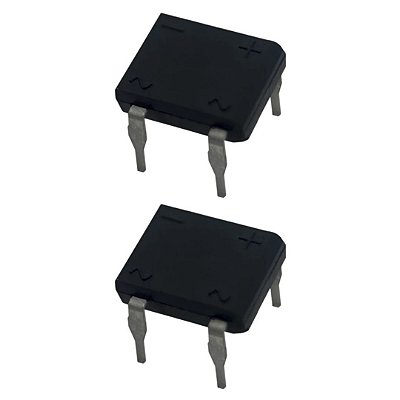

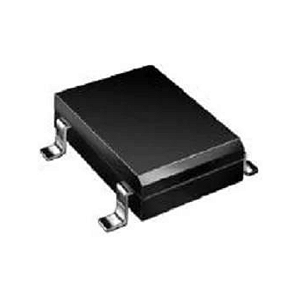

• Miniatura (DIP/SMD): para correntes baixas (até 2A), ideais para placas de circuito impresso compactas;

• Metálicas (KBU/KBPC): com furos para fixação em Dissipadores de Calor, projetadas para suportar altas correntes (10A, 25A, 50A ou mais).

Seleção: Tensão Reversa (V) e Corrente Nominal (A)

Ao escolher sua Ponte, dois valores são vitais: a Tensão Máxima de Pico Reversa (VRRM) e a Corrente Direta Máxima (IF). A tensão da ponte deve ser significativamente superior à tensão de pico da sua rede (por exemplo, usar pontes de 600V ou 1000V para redes de 220VAC). Além disso, em pontes de alta amperagem, o gerenciamento térmico é essencial; o uso de um Dissipador de Calor evita que o componente queime por superaquecimento durante a retificação.

Perguntas Frequentes

• Qual a vantagem da Ponte Retificadora sobre um único Diodo?

Um único Diodo realiza uma retificação de meia onda, aproveitando apenas metade do ciclo AC. A Ponte Retificadora realiza a retificação de onda completa, aproveitando ambos os semiciclos da corrente alternada, o que resulta em uma saída DC muito mais eficiente e fácil de filtrar com Capacitores.

• Por que as Pontes de alta corrente têm base metálica?

As Pontes Retificadoras que operam com altas correntes (acima de 5A ou 10A) geram calor significativo devido à queda de tensão interna nos diodos. A base metálica permite que o componente seja parafusado a um Dissipador de Calor, garantindo que a temperatura permaneça dentro dos limites de segurança.

• O que acontece se eu inverter a entrada AC da Ponte?

Diferente da saída DC, a entrada AC de uma Ponte Retificadora não possui polaridade fixa. Você pode conectar os fios da rede nos terminais marcados com o símbolo (~ ou AC) em qualquer ordem. No entanto, a saída (+ e -) deve ser conectada rigorosamente respeitando a polaridade do seu circuito.

• Por que devo comprar Pontes na Find Comp Eletronics?

Na Find Comp Eletronics, oferecemos uma linha completa de Pontes Retificadoras monofásicas e trifásicas, com diversas capacidades de corrente (A) e tensão (V). Nossos componentes garantem uma conversão AC/DC robusta e estável para suas Fontes de Alimentação e projetos industriais, sempre com foco em durabilidade e alta performance térmica.
