As Ferrites são materiais cerâmicos ferromagnéticos, não condutores, compostos por óxido de ferro misturado com outros elementos como manganês, zinco ou níquel. Sua principal função na eletrônica é o gerenciamento de campos magnéticos e a supressão de interferências eletromagnéticas (EMI) e de radiofrequência (RFI). Por possuírem alta permeabilidade magnética e baixa condutividade elétrica, as Ferrites são ideais para concentrar o fluxo magnético sem as perdas por correntes parasitas comuns em núcleos metálicos.

Tipos Essenciais de Núcleos de Ferrite e Aplicações

Nesta categoria, você encontrará diversos formatos de ferrite, cada um projetado para uma necessidade específica de filtragem ou armazenamento de energia:

• Núcleos Toroidais: em formato de anel, são usados para construir Indutores e transformadores de alta eficiência, confinando o campo magnético internamente e reduzindo a radiação de ruído;

• Ferrites Snap-on (Supressores de Cabo): modelos bipartidos que podem ser instalados ao redor de cabos de dados ou energia (como USB e HDMI) para eliminar ruídos de alta frequência sem a necessidade de cortar o fio;

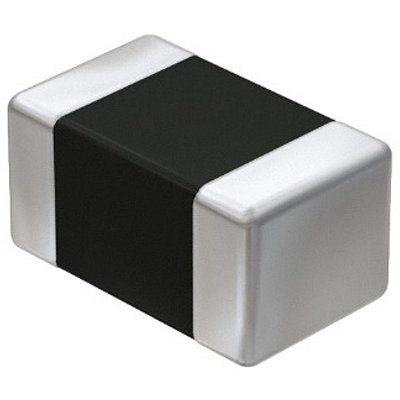

• Bastões e Bead (Pérolas) de Ferrite: pequenos componentes usados diretamente na Placa de Circuito Impresso (PCB) para filtrar sinais de RF em linhas de alimentação de Circuitos Integrados;

• Núcleos tipo E, U e I: utilizados em transformadores de Fontes Chaveadas devido à facilidade de enrolamento e alta capacidade de fluxo.

Escolha: Permeabilidade e Frequência de Operação

Ao selecionar uma Ferrite, é vital considerar a frequência do ruído que se deseja atenuar. Ferrites de Manganês-Zinco (MnZn) são ideais para frequências mais baixas e maior permeabilidade, enquanto as de Níquel-Zinco (NiZn) são superiores para bloquear frequências muito altas (acima de 1MHz). O uso correto de um núcleo de ferrite garante que seu projeto de comunicação ou potência opere livre de interferências externas e não gere ruído para outros dispositivos.

Perguntas Frequentes

• Como a Ferrite ajuda a eliminar ruídos em cabos?

A Ferrite atua como uma impedância de alta frequência. Quando colocada em volta de um cabo, ela cria uma barreira magnética que dissipa a energia dos ruídos de alta frequência (como interferências de rádio e transientes) na forma de calor, permitindo que apenas o sinal limpo de baixa frequência ou DC passe.

• Qual a diferença entre Núcleo Toroidal e Núcleo de Ferro?

Diferente do ferro comum, a Ferrite é uma cerâmica isolante. Isso significa que ela não conduz eletricidade, o que evita as "correntes de Foucault" (parasitas) que aquecem núcleos metálicos em altas frequências. Por isso, a Ferrite é o material padrão para transformadores de Fontes Chaveadas e filtros de RF.

• O que significa a permeabilidade magnética em uma Ferrite?

A permeabilidade indica a facilidade com que o material permite a formação de um campo magnético dentro de si. Uma Ferrite de alta permeabilidade é excelente para criar Indutores compactos com alta indutância, enquanto ferrites de menor permeabilidade são otimizadas para suprimir ruídos em faixas de frequência muito elevadas.

• Por que devo comprar Ferrites na Find Comp Eletronics?

Na Find Comp Eletronics, você encontra uma linha técnica completa de Núcleos de Ferrite, Toroides e Supressores Snap-on com alta permeabilidade e qualidade garantida. Oferecemos as melhores soluções para filtragem EMI/RFI e construção de transformadores, assegurando que seus projetos de potência e RF tenham o máximo desempenho e estabilidade.
