Potenciômetro

O Potenciômetro é um resistor variável com três terminais, essencialmente um divisor de tensão ajustável. Ele permite o controle manual e preciso de parâmetros eletrônicos como volume, brilho, velocidade de motores e ajustes finos de tensão em circuitos. Ao girar o eixo (onde se encaixa o Knob), a resistência entre o terminal central (cursor) e os terminais externos muda, fornecendo uma tensão de saída proporcional ao ângulo de rotação.

Tipos Essenciais de Potenciômetros

Nesta categoria, você encontrará Potenciômetros classificados por sua curva de resposta e formato:

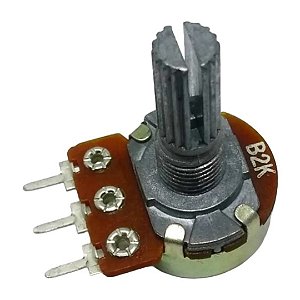

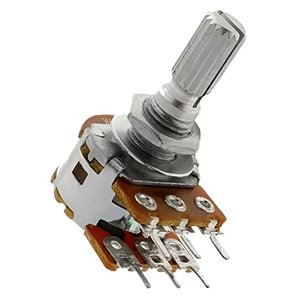

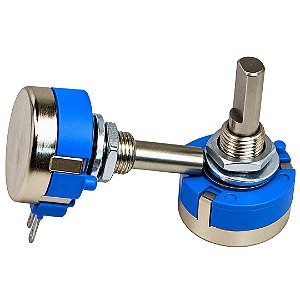

• Potenciômetro Rotativo: o tipo mais comum, utilizado para controles de interface de usuário (volume, tone). A resistência é ajustada por rotação do eixo;

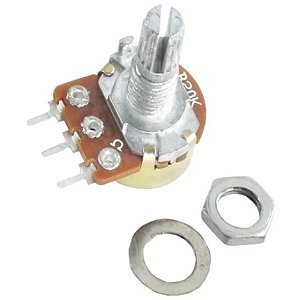

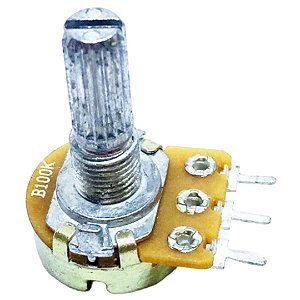

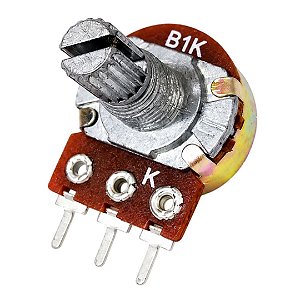

• Potenciômetro Linear (Tipo B): a resistência varia de forma diretamente proporcional ao ângulo de rotação. Ideal para controles de brilho e ajustes de timing;

• Potenciômetro Logarítmico (Tipo A): a resistência varia de forma logarítmica, imitando a percepção do ouvido humano. É o padrão para controles de volume em áudio, onde a sensibilidade precisa ser maior em volumes baixos;

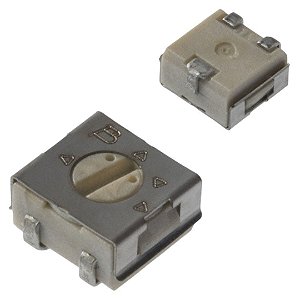

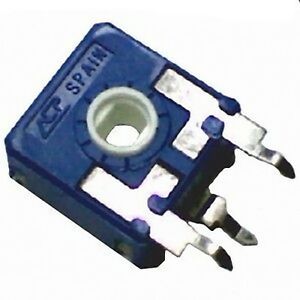

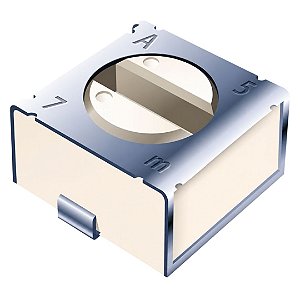

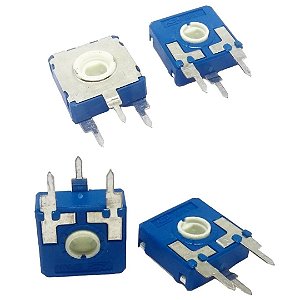

• Trimpot (Trimmer Potentiometer): pequeno potenciômetro para ajuste fino e interno do circuito. Geralmente, são modelos de Multivoltas para máxima precisão.

Escolha: Curva de Resistência (Linear vs. Log) e Valor (Ohm)

A escolha crucial ao adquirir um potenciômetro é o tipo de curva (linear ou logarítmico) e seu valor de resistência total. Usar um potenciômetro linear (Tipo B) em uma aplicação de áudio resultará em um ajuste de volume muito brusco, enquanto o logarítmico (Tipo A) proporcionará uma transição suave. Certifique-se também de que a potência (Watts) do componente seja adequada para a aplicação.

Perguntas Frequentes

• O que é um Trimpot e como ele difere de um Potenciômetro Rotativo?

O Trimpot (Trimmer Potentiometer) é uma versão menor e mais compacta do Potenciômetro, feita para ser montada diretamente na PCB (Placa de Circuito Impresso). Ele é destinado a ajustes finos internos (calibração) que não serão acessados pelo usuário final, ao contrário do Potenciômetro Rotativo, que é a interface de controle.

• Por que os Potenciômetros Logarítmicos são usados para controle de volume?

Potenciômetros Logarítmicos (Tipo A) são usados para volume porque a audição humana percebe o som em uma escala logarítmica. A curva logarítmica do potenciômetro compensa essa percepção, fazendo com que o ajuste de volume pareça linear e suave ao ouvido.

• O Potenciômetro pode ser usado como um Resistor Comum?

Sim, um Potenciômetro pode ser usado como um Resistor Variável de dois terminais, conectando-se apenas um dos terminais externos e o terminal central (cursor). Ele permite variar a resistência total aplicada ao circuito, sendo usado em ajustes de corrente e timing.

• Por que devo comprar Potenciômetro na Find Comp Eletronics?

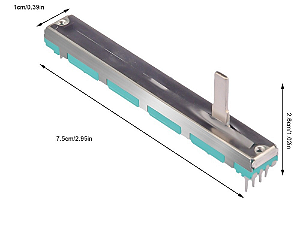

Na Find Comp Eletronics, você encontra Potenciômetros rotativos, deslizantes e Trimpots de precisão, com as curvas linear (Tipo B) e logarítmica (Tipo A). Garantimos resistores variáveis de alta qualidade para o controle preciso de volume, brilho e tensão em seus projetos de áudio e eletrônica.
