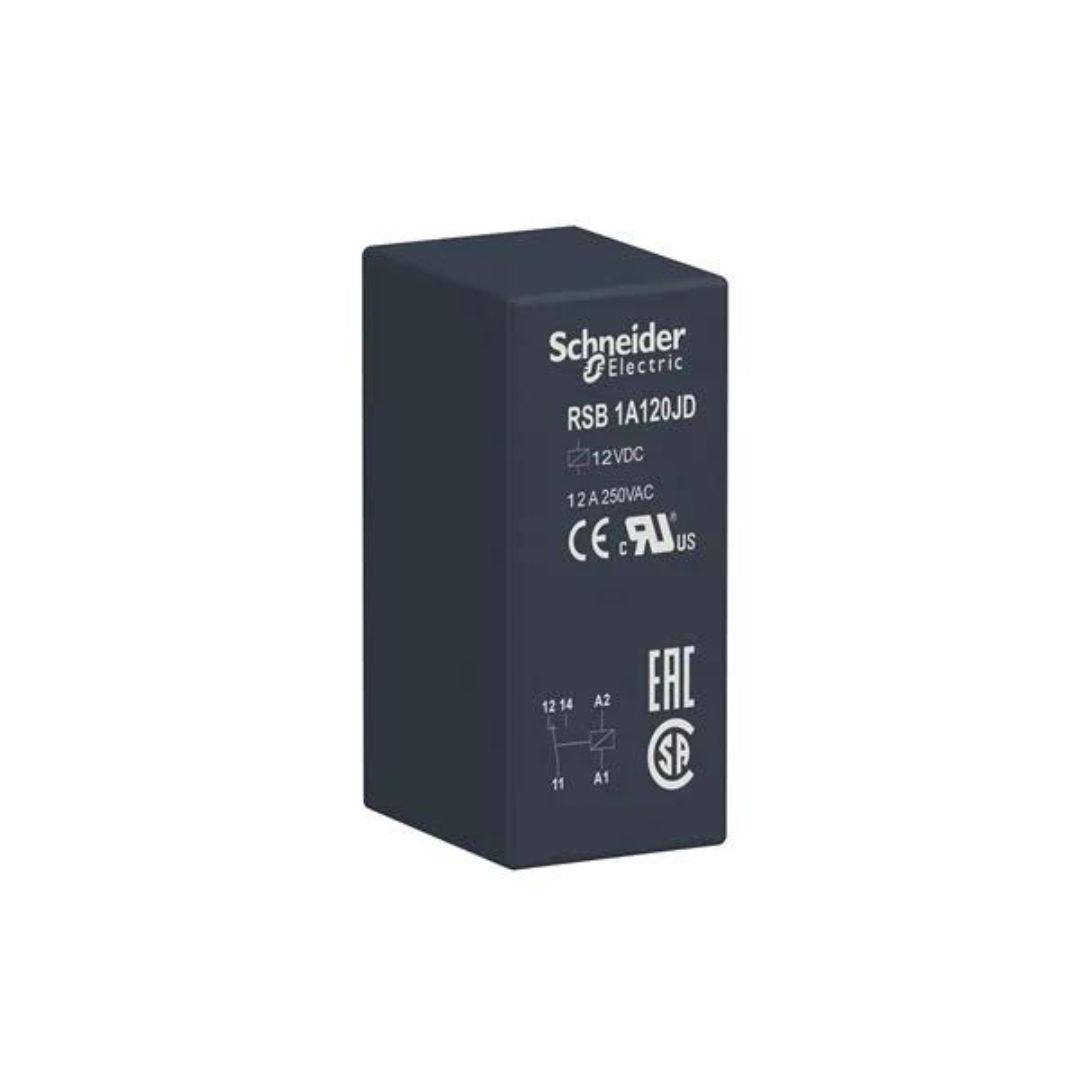

RSB1A120JD Relé Eletromecânico 12A 12VDC SPDT Plug-In

Código: 10639 Marca: Schneider Electric

~~R$ 85,00~~ R$ 55,25

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Relé Industrial RSB1A120JD da Schneider Electric, pertencente à linha Harmony, é um relé eletromecânico de interface desenvolvido para aplicações de comando, automação industrial, painéis elétricos e controle de máquinas.

O modelo possui bobina de 12 VDC e contato reversível 1CO (SPDT / 1 Form C), permitindo comutar diferentes circuitos por meio dos contatos normalmente aberto (NA) e normalmente fechado (NF). Sua capacidade de corrente é de até 12 A, sendo indicado para aplicações de controle e chaveamento de cargas elétricas.

O RSB1A120JD possui montagem plug-in/socketable, permitindo instalação em soquete compatível e facilitando a manutenção e substituição do relé. Seu formato compacto, com aproximadamente 16 mm de largura, foi desenvolvido para otimizar o espaço em painéis e máquinas industriais.

O componente conta com contatos em liga de prata (AgNi) e possui aplicação em saídas de CLP, painéis de comando, máquinas e diversos sistemas de automação industrial.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Relé Eletromecânico de Interface
Código: RSB1A120JD
Marca: Schneider Electric
Linha: Harmony
Série: RSB
Tipo: Relé de Interface Plug-In
Tensão da bobina: 12 VDC
Corrente nominal dos contatos: 12 A
Configuração dos contatos: 1CO / SPDT / 1 Form C
Tipo de bobina: Não retentiva
Corrente da bobina: aproximadamente 33,3 mA
Resistência da bobina: 360 Ω
Material dos contatos: Liga de prata (AgNi)
Tipo de montagem: Plug-In / Socketable
Tipo de terminação: Plug-In
Tensão máxima de comutação: 250 VDC conforme IEC
Capacidade máxima de comutação: 3000 VA / 336 W
Corrente mínima de comutação: 10 mA
Tempo de operação: aproximadamente 20 ms
Tempo de liberação: aproximadamente 20 ms
Temperatura de operação: -40 °C a +85 °C
Tensão de isolamento nominal: 400 V
Grau de proteção: conforme conjunto relé/soquete
Aplicação: Automação e controle industrial

As especificações técnicas são baseadas na documentação da Schneider Electric e nos dados da DigiKey para o modelo RSB1A120JD.

⚙️ APLICAÇÕES

🔹 Automação industrial
🔹 Painéis elétricos
🔹 Painéis de comando
🔹 Saídas de CLP
🔹 Controle de máquinas
🔹 Sistemas de controle industrial
🔹 Interface entre CLP e cargas
🔹 Acionamento de cargas elétricas
🔹 Comando de motores
🔹 Sistemas de automação
🔹 Circuitos de controle
🔹 Equipamentos industriais
🔹 Sistemas de comando elétrico
🔹 Chaveamento de cargas
🔹 Máquinas industriais
🔹 Sistemas de instrumentação

A própria Schneider Electric indica a família para aplicações industriais, incluindo saídas de CLP, painéis de comando e diversos tipos de máquinas.

📄 DATASHEET

Datasheet / ficha técnica – RSB1A120JD | Schneider Electric:
Consultar documentação técnica do RSB1A120JD
