Capacitor Cerâmico Multicamadas 2200pF 2KV SMD 4520

Código: 13226 Marca: Johanson

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

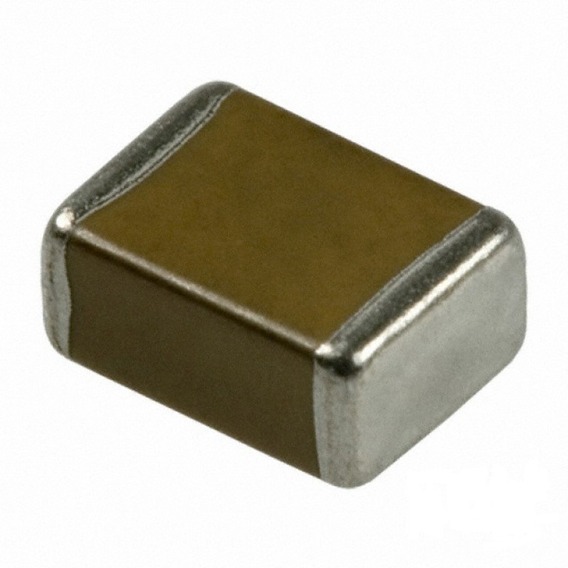

Capacitor Cerâmico Multicamadas 2.2nF 2KV SMD 4520 10% – Johanson

O 202R29W222KV4E é um capacitor cerâmico multicamadas (MLCC) da Johanson Dielectrics, com capacitância de 2,2 nF (2.200 pF), tensão nominal de 2.000 V (2 kV) e tolerância de ±10%.

O componente utiliza dielétrico X7R, encapsulamento 1808 / 4520 métrico e montagem SMD/SMT, sendo desenvolvido para aplicações que exigem alta tensão em um componente compacto. A DigiKey classifica este modelo como capacitor cerâmico X7R de 2.200 pF, 2 kV e ±10%, com aplicação indicada para filtragem em fontes chaveadas (SMPS).

🔧 Características Técnicas

Part Number: 202R29W222KV4E
Marca: Johanson Dielectrics
Tipo: Capacitor Cerâmico Multicamadas (MLCC)
Capacitância: 2,2 nF (2.200 pF)
Tensão nominal: 2.000 V (2 kV)
Tolerância: ±10%
Dielétrico: X7R
Encapsulamento: 1808 / 4520 métrico
Montagem: SMD / SMT
Dimensões aproximadas: 4,70 × 2,03 mm
Espessura máxima: 2,16 mm
Temperatura de operação: -55 °C a +125 °C
Aplicação: Alta tensão / filtragem em SMPS

As especificações acima são confirmadas para o part number 202R29W222KV4E pela DigiKey e Newark.

⚙️ Aplicações

O capacitor MLCC 2,2 nF 2 kV pode ser utilizado em aplicações como:

Fontes de alimentação chaveadas (SMPS);
Circuitos de filtragem;
Circuitos de alta tensão;
Conversores de potência;
Equipamentos industriais;
Circuitos de controle;
Supressão e filtragem de ruídos;
Projetos eletrônicos que necessitam de capacitores SMD de alta tensão;
Manutenção e reparo de placas eletrônicas.

Seu encapsulamento 1808 (4520 métrico) permite a montagem superficial em placas de circuito impresso, combinando alta tensão nominal com dimensões relativamente compactas.
