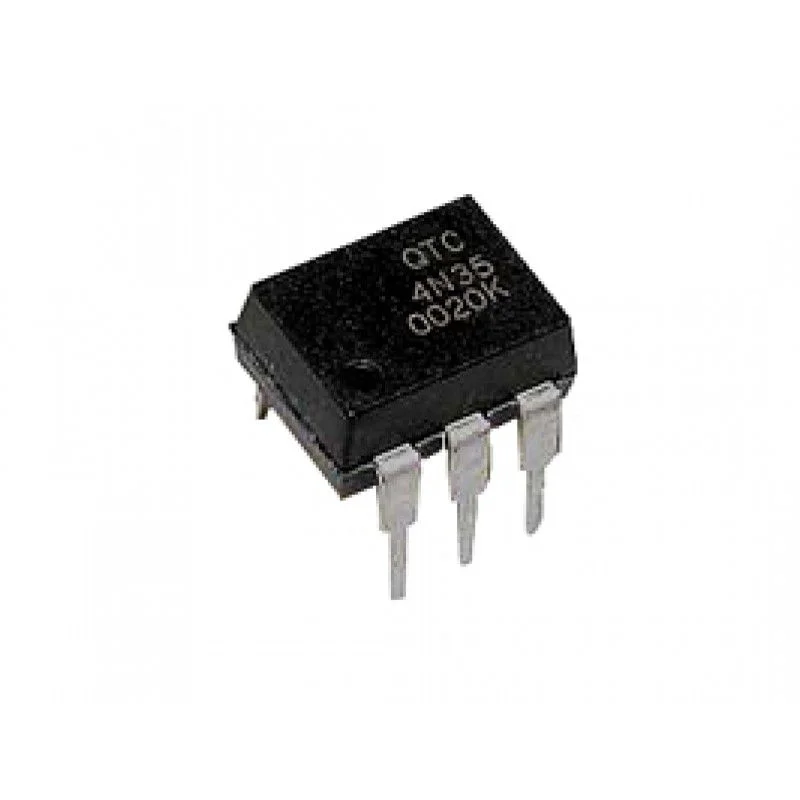

Circuito Integrado 4N35 Optoisolador com Fototransistor DIP-6

Código: 15432 Marca: QTC

~~R$ 3,00~~ R$ 1,95

Qtde: Comprar Agora Estoque: Disponível

🔌 Circuito Integrado 4N35 Optoacoplador Fototransistor DIP-6 PTH – QTC

O 4N35 é um optoacoplador de uso geral com saída por fototransistor, desenvolvido para proporcionar isolamento elétrico entre circuitos enquanto permite a transmissão de sinais por acoplamento óptico. O componente integra um LED infravermelho na entrada e um fototransistor na saída, oferecendo uma solução prática para interfaceamento e isolamento de sinais.

A versão 4N35 da QTC possui 1 canal, saída por fototransistor com conexão de base e encapsulamento DIP-6, adequado para montagem PTH (Through Hole). É indicado para fontes de alimentação, interfaces digitais, circuitos de controle, acionamento e aplicações onde seja necessário separar eletricamente dois estágios do circuito.

⚙️ Características Técnicas

Part Number: 4N35
Marca: QTC
Tipo: Optoacoplador / Optoisolador
Configuração: 1 canal
Entrada: LED infravermelho
Saída: Fototransistor NPN
Conexão: Fototransistor com terminal de base
Encapsulamento: DIP-6
Montagem: PTH / Through Hole
Número de pinos: 6
Pino 1: Ânodo
Pino 2: Cátodo
Pino 3: Não conectado (NC)
Pino 4: Emissor
Pino 5: Coletor
Pino 6: Base
Aplicação: Isolamento e transmissão de sinais entre circuitos

A configuração de pinos é característica da família 4N35: ânodo, cátodo, NC, emissor, coletor e base.

🔧 Aplicações

O 4N35 pode ser utilizado em:

Isolamento de sinais digitais;
Interfaces entre circuitos de diferentes potenciais;
Fontes de alimentação;
Reguladores de tensão;
Circuitos de controle;
Entradas de microcontroladores;
Interfaceamento de I/O;
Acionamento de relés;
Instrumentação eletrônica;
Equipamentos industriais;
Sistemas de automação.

A família 4N35 é utilizada em aplicações como interfaces de I/O, fontes de alimentação, instrumentos de medição e transmissão de sinais entre circuitos com diferentes potenciais elétricos.

📄 Datasheet

Datasheet de referência – 4N35 Phototransistor Optocoupler:
Datasheet 4N35 – onsemi
