74AC373PC – Circuito Integrado Lógico 8 Bits DIP-20

Código: 16600 Marca: Onsemi / Fairchild

~~R$ 10,00~~ R$ 6,50

Qtde: Comprar Agora Estoque: Disponível

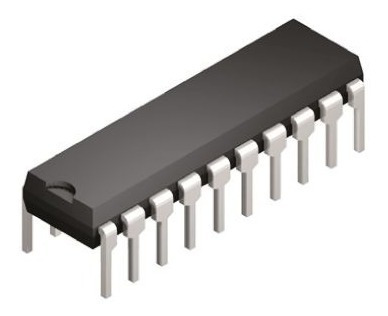

Circuito Integrado 74AC373PC DIP-20 PTH – onsemi / Fairchild

O 74AC373PC da onsemi / Fairchild é um circuito integrado lógico da família 74AC, desenvolvido para armazenamento temporário e controle de dados em sistemas digitais. Ele possui oito latches do tipo D, com funcionamento transparente e saídas tri-state, permitindo armazenar informações de 8 bits e controlar a conexão das saídas com um barramento digital.

Quando o sinal de habilitação está ativo, os dados presentes nas entradas são transferidos para as saídas. Quando a habilitação é desativada, o componente mantém o último estado armazenado. As saídas tri-state permitem colocar os terminais em alta impedância, facilitando o compartilhamento de barramentos entre diferentes dispositivos digitais.

Com encapsulamento DIP-20, o 74AC373PC é adequado para montagem através de furos (PTH) em placas de circuito impresso. É indicado para projetos de lógica digital, interfaceamento de barramentos, sistemas de controle e manutenção de equipamentos eletrônicos.

📋 ESPECIFICAÇÕES TÉCNICAS

Produto: Circuito integrado lógico – latch transparente octal
Fabricante: onsemi / Fairchild Semiconductor
Código do componente: 74AC373PC
Família lógica: 74AC
Função: Armazenamento temporário de dados
Organização: 8 bits (octal)
Tipo de entrada: D
Tipo de saída: Tri-state (três estados)
Tensão de alimentação: 2 V a 6 V
Atraso de propagação: Aproximadamente 7 ns, conforme condições de teste
Encapsulamento: DIP-20 / 20-PDIP
Número de pinos: 20
Tipo de montagem: PTH – montagem através de furos
Temperatura de operação: -40 °C a +85 °C

⚙️ APLICAÇÕES

Sistemas de lógica digital
Armazenamento temporário de dados
Interfaceamento de barramentos digitais
Circuitos de controle e processamento
Sistemas embarcados
Placas eletrônicas industriais
Equipamentos digitais e sistemas de automação
Manutenção e reparo de circuitos eletrônicos

📄 DATASHEET

Fabricante: onsemi / Fairchild Semiconductor

Baixar datasheet da família 74AC373 – PDF
