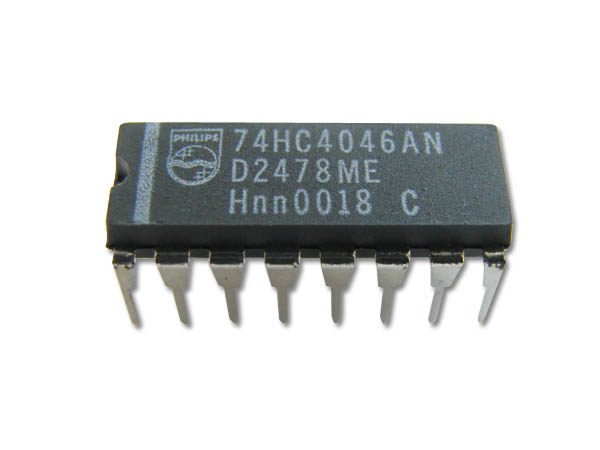

Circuito Integrado 74HC4046AN DIP-16 Locked PTH

35% de desconto

Código: 11905 Marca: Nexperia

~~R$ 3,50~~ R$ 2,28

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado 74HC4046AN DIP-16 (PTH), da Nexperia, é um dispositivo lógico CMOS de alta velocidade que integra um PLL (Phase-Locked Loop) com VCO (Voltage-Controlled Oscillator). O componente oferece três opções de comparadores de fase, permitindo aplicações de sincronização, síntese e multiplicação de frequência, demodulação FM e conversão tensão-frequência.

O 74HC4046AN possui 16 pinos e encapsulamento DIP-16, adequado para montagem PTH (Through-Hole) em placas de circuito impresso e protótipos eletrônicos.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado PLL com VCO
Part Number: 74HC4046AN
Marca: Nexperia
Família: 74HC
Tecnologia: CMOS Si-gate
Função: Phase-Locked Loop (PLL) com VCO
Comparadores de fase: 3
Tipo de comparadores: Exclusive-OR, J-K e RS
Alimentação da seção VCO: 3,0 a 6,0 V
Alimentação da seção digital: 2,0 a 6,0 V
Frequência central: até 17 MHz típicos em VCC = 4,5 V
Controle VCO-Inhibit: Sim
Encapsulamento: DIP-16
Número de pinos: 16
Montagem: PTH / Through-Hole
Tecnologia de entrada: CMOS
Baixo consumo de energia
Alta linearidade do VCO
Baixa deriva de frequência com variações de tensão e temperatura

Atenção: a Nexperia atualmente lista o 74HC4046AN entre os códigos relacionados à documentação da família, mas a página atual de produtos ativos apresenta principalmente as versões 74HC4046AD (SO16) e 74HC4046APW (TSSOP16). Portanto, para compra/reposição, é importante conferir a disponibilidade específica do encapsulamento DIP-16.

⚡ DESTAQUES DO PRODUTO

O 74HC4046AN combina funções de PLL e VCO em um único circuito integrado, sendo indicado para projetos que necessitam de controle, comparação e sincronização de frequência.

PLL integrado com VCO;
Três opções de comparadores de fase;
Controle de habilitação do VCO;
Baixo consumo;
Boa linearidade do oscilador controlado por tensão;
Operação com alimentação de baixa tensão;
Encapsulamento DIP-16 PTH;
Adequado para projetos de eletrônica digital e controle de frequência.

📄 DATASHEET

Datasheet oficial – Nexperia 74HC4046A / 74HCT4046A:
Datasheet 74HC4046A – Nexperia
