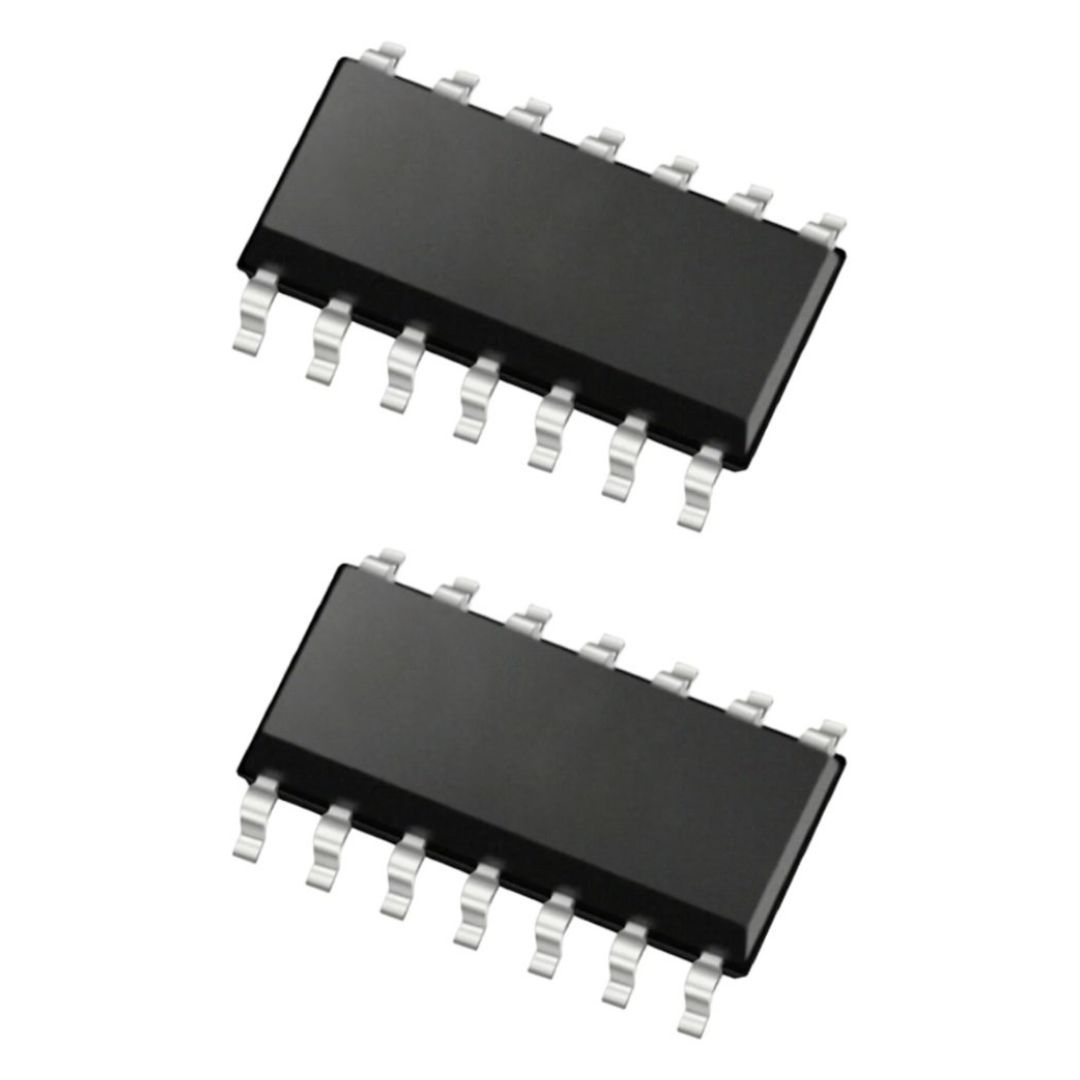

Circuito Integrado 74HC86D – 4 portas XOR, encapsulamento SO-14 SMD

Código: 34667 Marca: Nexperia

~~R$ 1,50~~ R$ 0,98

Qtde: Comprar Disponibilidade: Imediata Estoque: 2499 unidades

⚙️ 74HC86D – Quad EXCLUSIVE-OR (XOR) Gate da Nexperia

O 74HC86D da Nexperia é um circuito integrado lógico quadruplo EXCLUSIVE-OR (XOR) com duas entradas por porta. Ele utiliza tecnologia CMOS de baixa potência e é projetado para operar em uma ampla faixa de tensão, oferecendo robustez e eficiência para projetos digitais.

🔧 Principais Características Técnicas

Família lógica: HC (CMOS) nexperia.com+2assets.nexperia.com+2
Função: 4 portas XOR de 2 entradas nexperia.com+2assets.nexperia.com+2
Faixa de tensão de alimentação (VCC): 2,0 V a 6,0 V assets.nexperia.com+2digikey.com+2
Dissipação de potência: tecnologia CMOS, baixo consumo nexperia.com+1
Alta imunidade a ruído (noise immunity) nexperia.com+1
Desempenho de latch-up: excede 100 mA conforme padrão JESD 78 nexperia.com+1
Proteções de ESD:
- HBM (Human Body Model): > 2000 V assets.nexperia.com+1
- CDM: > 1000 V assets.nexperia.com+1
Faixa de temperatura de operação típica: –40 °C a +125 °C assets.nexperia.com+2nexperia.com+2
Encapsulamento: SO14 (SOT108-1), montagem SMD / SOIC-14 assets.nexperia.com+2nexperia.com+2
Tempo de atraso (propagação) típico: cerca de 11 ns (em VCC ≈ 5 V) assets.nexperia.com+1

✅ Vantagens & Benefícios para Projetos

Permite implementar operações XOR combinadas em apenas um chip, economizando espaço na placa
Baixo consumo em estado estático e comportamento estável em diferentes tensões de alimentação
Alta imunidade a ruído favorece aplicações digitais sensíveis
Proteções ESD robustas garantem maior confiabilidade no manuseio e montagem
Versátil para uso em circuitos lógicos, interfaces digitais, processamento de sinais e mais

💻 Aplicações Típicas

Processamento lógico e combinação digital
Circuitos de codificação / decodificação
Interfaces digitais e correlações de sinais
Sistemas de comunicação e aplicações de lógica combinatória
Componentes de circuitos embarcados e microcontroladores

📄 Documentação & Datasheet

🔗 Datasheet oficial – 74HC86 / 74HCT86 (Nexperia, PDF, versão abril 2024)
