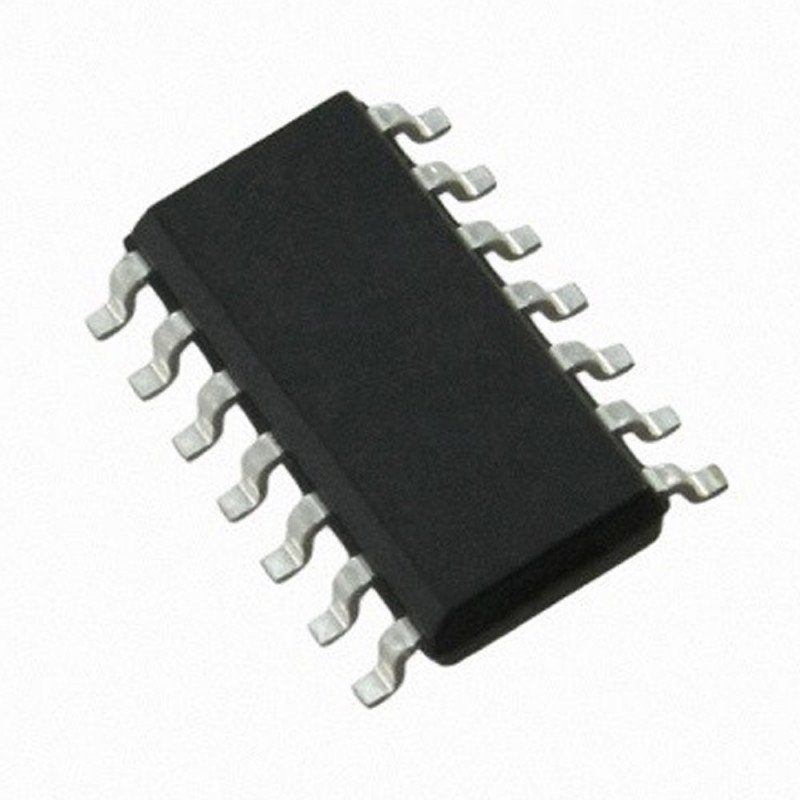

74HCT125D Buffer Lógico 4 Canais Saída 3 Estados SOIC-14

Código: 10733 Marca: NXP Semiconductors

~~R$ 6,00~~ R$ 3,90

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado 74HCT125D da NXP Semiconductors é um buffer/driver de linha quádruplo com saída de 3 estados, desenvolvido para aplicações de lógica digital e interfaceamento de sinais. O componente possui quatro canais independentes, cada um com entrada de habilitação de saída, permitindo colocar a saída em estado lógico alto, baixo ou em alta impedância.

O 74HCT125D pertence à família de lógica 74HCT, que utiliza níveis de entrada compatíveis com TTL. As saídas de 3 estados são controladas pelas entradas de habilitação (OE), permitindo o isolamento dos canais quando necessário e facilitando sua utilização em barramentos e sistemas digitais.

O dispositivo possui faixa de alimentação de 4,5 V a 5,5 V, baixo consumo de potência e alta imunidade a ruídos. O modelo 74HCT125D utiliza encapsulamento SO14 (SOIC-14) para montagem SMD, sendo adequado para placas de circuito impresso e projetos de lógica digital.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado Buffer / Driver de Linha
Código: 74HCT125D
Marca: NXP Semiconductors
Família lógica: 74HCT
Tipo: Quad Buffer / Line Driver
Número de canais: 4
Tipo de saída: 3 Estados / 3-State
Tipo de entrada: TTL
Tensão de alimentação: 4,5 V a 5,5 V
Capacidade de corrente de saída: ±6 mA
Frequência máxima típica: 36 MHz
Baixo consumo de potência: Sim
Alta imunidade a ruídos: Sim
Proteção de entrada: Diodos de clamp
Tipo de montagem: SMD / SMT
Encapsulamento: SO14 / SOIC-14
Número de pinos: 14
Temperatura de operação: -40 °C a +125 °C
Status: Ativo

⚙️ APLICAÇÕES

🔹 Buffers para sinais digitais
🔹 Drivers de linha
🔹 Interfaceamento entre circuitos lógicos
🔹 Barramentos de dados
🔹 Sistemas digitais
🔹 Circuitos de controle
🔹 Isolamento de sinais em barramentos
🔹 Amplificação de sinais lógicos
🔹 Microcontroladores e processadores
🔹 Equipamentos eletrônicos
🔹 Sistemas de automação
🔹 Projetos de lógica CMOS/TTL

📄 DATASHEET

Datasheet oficial – 74HCT125D | Nexperia:
https://www.ti.com/lit/ds/symlink/sn74hct125.pdf?ts=1786129792673
