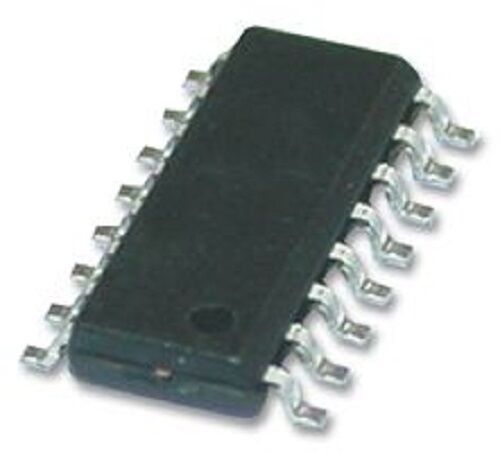

Circuito Integrado 74HCT165D 8-Bit SOIC-16 SMD

Código: 10887 Marca: Nexperia

~~R$ 20,00~~ R$ 13,00

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado 74HCT165D SOIC-16 (SMD) da Nexperia é um registrador de deslocamento de 8 bits, desenvolvido para conversão de dados paralelo para serial, expansão de entradas e aplicações de controle digital.

O dispositivo possui oito entradas paralelas (D0 a D7), uma entrada de dados serial e duas saídas seriais complementares, permitindo carregar simultaneamente um conjunto de 8 bits e posteriormente deslocá-los de forma serial. O carregamento paralelo é realizado de maneira assíncrona, enquanto a entrada serial opera de forma síncrona.

O 74HCT165D pertence à família lógica 74HCT, utilizando níveis de entrada compatíveis com TTL. Sua faixa de alimentação é de 4,5 V a 5,5 V, com baixo consumo de potência CMOS e elevada imunidade a ruído.

O componente também possui entradas tolerantes a sobretensão de até 15 V, característica que permite sua utilização em determinadas aplicações de conversão de nível lógico. Com encapsulamento SO16 de 16 pinos, é adequado para montagem SMD em placas de circuito impresso.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Registrador de Deslocamento
Fabricante: Nexperia
Modelo: 74HCT165D
Família lógica: 74HCT
Tipo: Registrador de deslocamento paralelo-serial
Número de bits: 8 bits
Entradas paralelas: 8 (D0 a D7)
Entrada serial: 1
Saídas: 2 saídas seriais complementares
Função: Parallel-In / Serial-Out (PISO)
Carregamento paralelo: Assíncrono
Entrada serial: Síncrona
Níveis lógicos: TTL
Tensão de alimentação: 4,5 V a 5,5 V
Frequência máxima: Até 48 MHz
Corrente de saída: ±4 mA
Imunidade a ruído: Alta
Proteção ESD: Sim
Entradas tolerantes a sobretensão: Até 15 V
Número de pinos: 16
Encapsulamento: SO16 / SOIC-16
Montagem: SMD
Temperatura de operação: -40 °C a +125 °C

⚙️ APLICAÇÕES

O 74HCT165D pode ser utilizado em:

Conversão de dados paralelo para serial;
Expansão de entradas digitais;
Sistemas de controle;
Circuitos de interface com microcontroladores;
Leitura de múltiplas entradas utilizando poucas linhas de I/O;
Sistemas embarcados;
Displays e painéis digitais;
Controle de LEDs;
Equipamentos de automação;
Circuitos lógicos digitais.

Os registradores da família 74HC165/74HCT165 são especialmente indicados para expansão de I/O, permitindo conectar diversas entradas a controladores com menor número de pinos, além de aplicações em displays e controle de unidades.

📄 DATASHEET

Datasheet oficial – Nexperia 74HC165 / 74HCT165:
Datasheet 74HC165 / 74HCT165 – Nexperia
