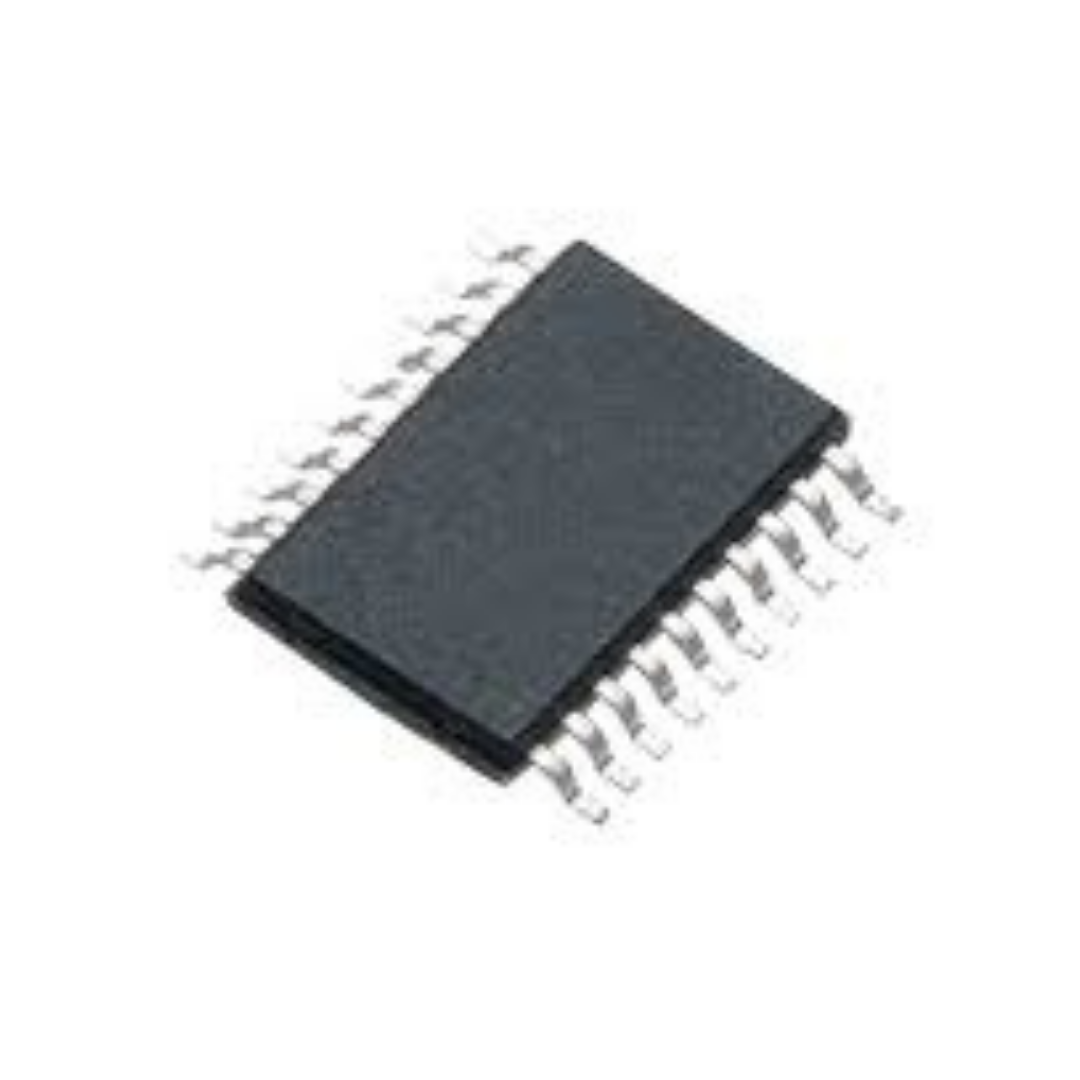

Circuito Integrado 74LCX244MTCX – onsemi / Fairchild – Buffer Lógico Octal SMD TSSOP-20

🔹 Descrição do Produto

O 74LCX244MTCX, da família lógica LCX, é um circuito integrado que funciona como buffer/driver octal não inversor com saídas em três estados (tri-state). Originalmente associado à Fairchild Semiconductor, o componente faz parte de uma linha de produtos cuja documentação pode ser encontrada no catálogo da onsemi.

O dispositivo contém oito buffers organizados em dois grupos de quatro canais, com controles de habilitação independentes. Sua função é transmitir sinais digitais sem inverter seus estados lógicos, permitindo reforçar a capacidade de acionamento e facilitar a interface entre circuitos eletrônicos.

A família LCX foi desenvolvida para operação com baixa tensão de alimentação. As entradas possuem compatibilidade com sinais de 5 V, conforme as condições e os limites especificados no datasheet, característica útil em determinadas interfaces entre circuitos digitais.

O modelo 74LCX244MTCX utiliza encapsulamento TSSOP-20 para montagem em superfície (SMD), sendo indicado para placas eletrônicas compactas, sistemas digitais e aplicações que necessitam de bufferização de sinais.

🔧 Especificações Técnicas

• Fabricante associado: Fairchild Semiconductor / onsemi

• Código do componente: 74LCX244MTCX

• Identificação da família: LCX244

• Categoria: Circuito integrado lógico

• Função: Buffer/driver octal não inversor

• Quantidade de canais: 8

• Tipo de saída: Três estados (tri-state)

• Organização: Dois grupos de quatro canais

• Controles de habilitação: Dois, independentes

• Família lógica: LCX

• Alimentação: Baixa tensão; consultar a faixa exata no datasheet

• Entradas compatíveis com 5 V: Sim, dentro dos limites especificados pelo fabricante

• Encapsulamento: TSSOP-20

• Quantidade de terminais: 20

• Montagem: SMD (Surface-Mount Device)

• Sufixo MTCX: Variante de encapsulamento e fornecimento; consultar a documentação comercial do fabricante

⚙️ Características e vantagens

• Oito buffers não inversores integrados em um único componente.

• Saídas tri-state para facilitar o compartilhamento de barramentos digitais.

• Dois grupos de canais com habilitação independente.

• Adequado para aplicações digitais de baixa tensão.

• Entradas tolerantes a 5 V, respeitando os limites elétricos do datasheet.

• Encapsulamento TSSOP-20 compacto para montagem SMD.

• Útil em interfaces digitais, controle lógico e distribuição de sinais.

📐 Entenda as principais funções

Buffer não inversor: transmite o estado lógico da entrada para a saída sem inverter o sinal. Pode ajudar a isolar estágios lógicos e aumentar a capacidade de acionamento do circuito.

Saída tri-state: além dos estados lógicos alto e baixo, pode assumir alta impedância. Isso permite que vários dispositivos compartilhem um barramento, desde que os controles sejam projetados corretamente.

Buffer octal: o circuito possui oito canais de buffer, organizados em dois grupos controlados separadamente.

Família LCX: família de lógica CMOS de baixa tensão, projetada para aplicações digitais que exigem baixo consumo e compatibilidade de sinais conforme as especificações do dispositivo.

🔌 Aplicações

• Bufferização de sinais digitais.

• Interface entre circuitos lógicos.

• Distribuição de sinais em barramentos.

• Sistemas digitais e embarcados.

• Circuitos de controle e automação.

• Equipamentos eletrônicos industriais e comerciais.

• Placas de processamento e comunicação digital.

• Manutenção e reparo de placas eletrônicas.

📦 Conteúdo da Embalagem

• 1 unidade do circuito integrado 74LCX244MTCX, conforme a quantidade selecionada no anúncio.

⚠️ Atenção antes da compra

Confirme o código completo 74LCX244MTCX, o encapsulamento TSSOP-20, a pinagem e os requisitos elétricos antes de realizar a substituição.

A tolerância de 5 V nas entradas não significa que o componente deva ser alimentado com 5 V em qualquer condição. Respeite a faixa de alimentação, os limites absolutos e as condições de operação indicadas no datasheet.

🔎 Palavras-chave SEO

74LCX244MTCX, 74LCX244, LCX244, onsemi, Fairchild Semiconductor, buffer lógico, buffer octal, driver lógico, circuito integrado digital, CI tri-state, buffer não inversor, driver de barramento, TSSOP-20, TSSOP20, componente SMD, interface digital, circuito integrado LCX244, componente eletrônico.

🔗 Datasheet e documentação técnica

Fabricante: onsemi / Fairchild Semiconductor

Datasheet da família 74LCX244:
https://www.onsemi.com/pdf/datasheet/74lcx244-d.pdf

Consulte a documentação para verificar a pinagem, a faixa de alimentação, os limites de corrente, os níveis lógicos, os tempos de propagação e as dimensões do encapsulamento antes da montagem ou substituição.
