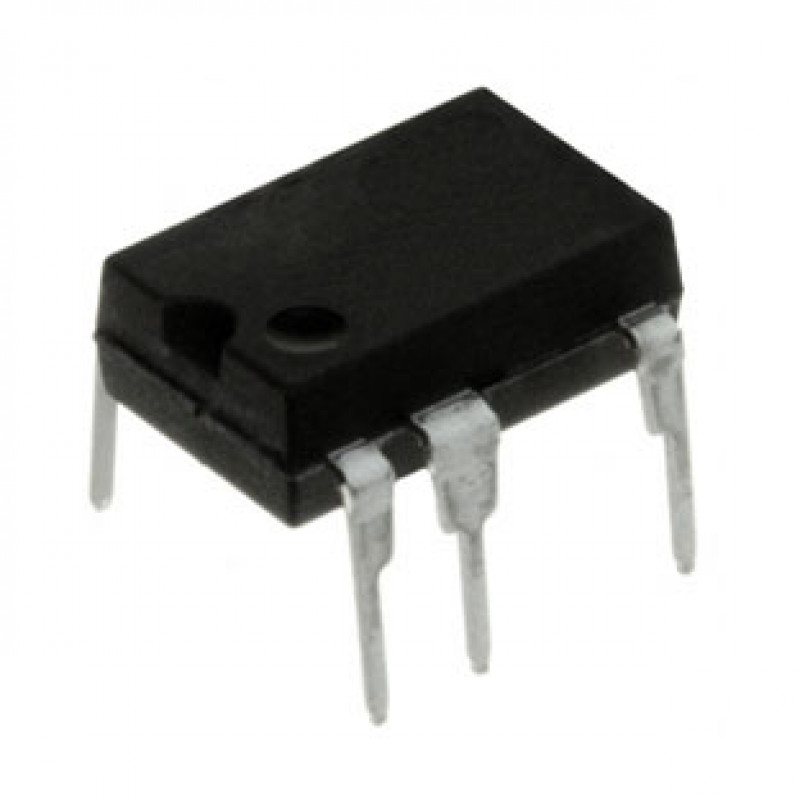

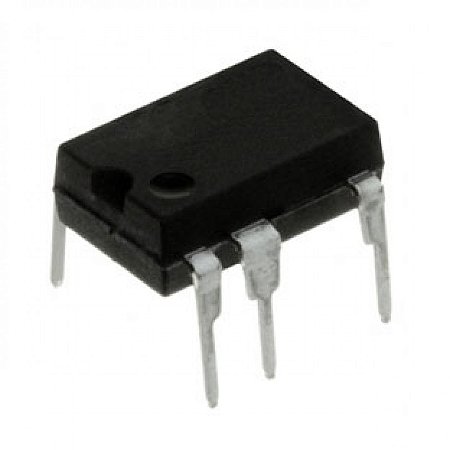

Circuito Integrado A6259H Flyback 100kHz DIP-8 PTH

Código: 12001 Marca: ST

~~R$ 7,00~~ R$ 4,55

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado A6259H é um regulador chaveado AC/DC para fontes Flyback, desenvolvido para aplicações de alimentação e conversão de energia. O dispositivo integra em um único encapsulamento o circuito de controle PWM e um MOSFET de potência de alta tensão, proporcionando uma solução compacta para projetos de fontes chaveadas.

O A6259H opera com frequência de chaveamento nominal de 100 kHz e possui jitter de frequência de ±5%, recurso desenvolvido para auxiliar na redução de interferências eletromagnéticas (EMI). O dispositivo possui MOSFET integrado com tensão de ruptura de 650 V e corrente máxima de chaveamento de aproximadamente 1,8 A.

O componente foi desenvolvido para aplicações Flyback de entrada universal, podendo atingir aproximadamente 13 W com entrada de 85 a 264 VAC, dependendo das condições e do projeto da fonte. Também incorpora recursos como limitação de corrente ciclo a ciclo, soft-start, proteção contra sobrecarga, sobretensão, subtensão e sobretemperatura, além de modo auto-burst para redução do consumo em baixa carga.

Com encapsulamento DIP-8 e montagem PTH/Through Hole, o A6259H é indicado para projetos de fontes de alimentação compactas, adaptadores AC/DC e outros equipamentos eletrônicos que utilizam conversão Flyback.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Regulador Chaveado AC/DC
Part Number: A6259H / STR-A6259H
Marca informada: ST
Tipo: Regulador Flyback PWM
Topologia: Flyback
Frequência de chaveamento: 100 kHz
Jitter de frequência: ±5%
MOSFET de potência: Integrado
Tensão de ruptura do MOSFET: 650 V
Corrente máxima de chaveamento: 1,8 A
Potência: até aproximadamente 13 W com entrada universal
Faixa de entrada: 85 a 264 VAC
Duty Cycle máximo: 76%
Soft-Start: Sim
Auto-Burst: Sim
Limitação de corrente: Ciclo a ciclo
Proteções: Sobrecarga, sobretensão, subtensão e sobretemperatura
Tensão de partida VCC: 14,3 V típica
Temperatura de operação: -20 °C a +125 °C
Encapsulamento: DIP-8
Montagem: PTH / Through Hole
Aplicação principal: Fontes de alimentação chaveadas

Os valores acima são baseados na documentação técnica encontrada para o STR-A6259H.

📄 DATASHEET

Datasheet técnico – A6259H / STR-A6259H:
Acessar Datasheet STR-A6259H
