📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado AD711KNZ, da Analog Devices, é um amplificador operacional de precisão e alta velocidade, desenvolvido com tecnologia BiFET para aplicações que exigem baixo erro, boa estabilidade e resposta rápida em circuitos analógicos.

O AD711 combina características de precisão DC com excelente desempenho AC, sendo indicado para aplicações como filtros ativos, buffers de alta velocidade, integradores, condicionamento de sinais e circuitos de aquisição de dados. A Analog Devices destaca sua capacidade de operar como buffer para conversores A/D e D/A de 12 bits e como integrador de alta velocidade.

O dispositivo apresenta slew rate de até 16 V/µs e largura de banda de ganho unitário de aproximadamente 3 MHz na especificação da família, proporcionando resposta adequada para aplicações analógicas de maior velocidade. O AD711 também possui baixa tensão de offset e baixo drift, características importantes em projetos de precisão.

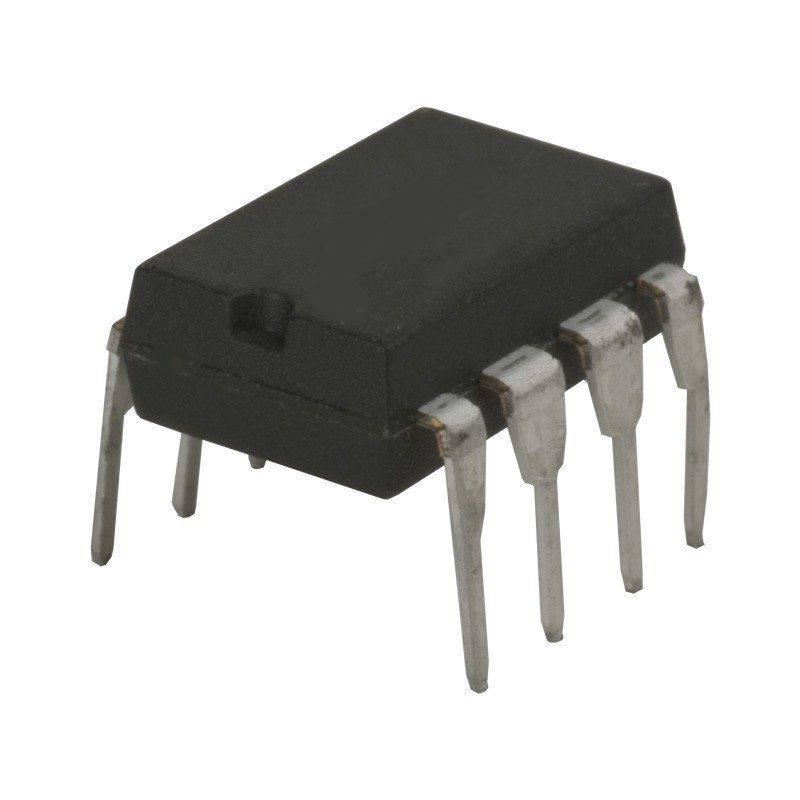

O AD711KNZ utiliza encapsulamento DIP/PDIP de 8 pinos, adequado para montagem PTH (Through Hole) em placas de circuito impresso. É uma opção indicada tanto para projetos eletrônicos quanto para manutenção e substituição de amplificadores operacionais em equipamentos existentes.

🔧 CARACTERÍSTICAS TÉCNICAS

• Produto: Amplificador Operacional
• Código: AD711KNZ
• Marca: Analog Devices
• Tipo: Op Amp de Precisão
• Tecnologia: BiFET
• Número de amplificadores: 1
• Número de pinos: 8
• Encapsulamento: PDIP-8 / DIP-8
• Tipo de montagem: PTH / Through Hole
• Slew Rate: até 16 V/µs
• Largura de banda de ganho unitário: aproximadamente 3 MHz
• Tempo de estabilização: aproximadamente 1 µs para ±0,01%
• Tensão de offset: baixa, conforme grau de desempenho
• Drift de tensão de offset: baixo
• Tipo de entrada: JFET / BiFET
• Aplicação: Amplificação e condicionamento de sinais analógicos
• Função: Amplificador operacional de precisão e alta velocidade

As características de desempenho acima são referentes à família AD711. Para valores elétricos específicos do grau K, recomenda-se consultar o datasheet oficial antes de utilizar o componente em projeto crítico.

⚙️ APLICAÇÕES

• 🔹 Filtros ativos
• 🔹 Amplificadores de precisão
• 🔹 Buffers de alta velocidade
• 🔹 Integradores
• 🔹 Condicionamento de sinais
• 🔹 Circuitos analógicos
• 🔹 Instrumentação eletrônica
• 🔹 Sistemas de aquisição de dados
• 🔹 Drivers para conversores A/D
• 🔹 Drivers para conversores D/A
• 🔹 Circuitos de processamento de sinais
• 🔹 Pré-amplificadores
• 🔹 Amplificação de sinais de sensores
• 🔹 Equipamentos de medição
• 🔹 Projetos eletrônicos
• 🔹 Manutenção e reparo de equipamentos

A Analog Devices destaca o AD711 para filtros ativos, buffers para conversores de 12 bits, integradores de alta velocidade e pré-amplificadores para fotodiodos.

📄 DATASHEET

Datasheet oficial – Analog Devices AD711:
Baixar Datasheet AD711 – Analog Devices
