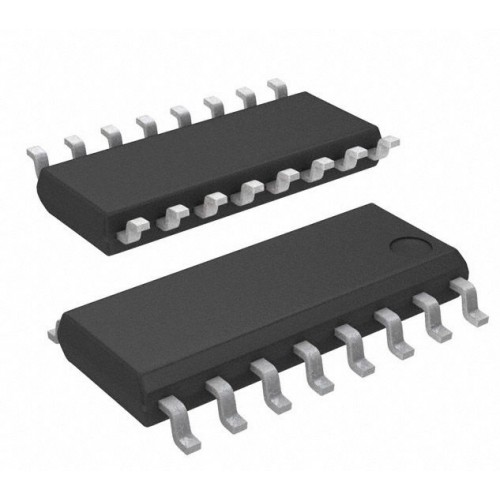

ADUM1301ARW Circuito Integrado 3 Canais 2500V SOIC-16

Código: 10035 Marca: Analog Devices

~~R$ 60,00~~ R$ 39,00

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado ADUM1301ARW é um isolador digital de 3 canais da Analog Devices, desenvolvido com a tecnologia iCoupler®, que utiliza acoplamento magnético para realizar o isolamento galvânico de sinais digitais sem a utilização de LEDs e fotodiodos. O dispositivo oferece 2 canais de transmissão em um sentido e 1 canal no sentido inverso, sendo indicado para isolamento de interfaces e comunicação entre circuitos com diferentes potenciais elétricos.

O ADUM1301ARW possui alimentação de 2,7 V a 5,5 V em cada lado da barreira de isolamento, permitindo também a conversão de níveis lógicos entre sistemas de 3 V e 5 V. O componente suporta taxas de dados de até 90 Mbps, apresenta alta imunidade a transientes de modo comum e tensão nominal de isolamento de 2500 Vrms.

Seu encapsulamento SOIC-16 Wide Body permite montagem SMD/SMT, sendo adequado para placas eletrônicas, sistemas industriais, interfaces de comunicação e aplicações que necessitam de isolamento elétrico entre circuitos digitais.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado / Isolador Digital
Marca: Analog Devices
Modelo: ADUM1301ARW
Série: iCoupler®
Tipo: Isolador Digital de 3 Canais
Tecnologia: Acoplamento magnético
Número de canais: 3
Configuração: 2 canais de um lado para o outro / 1 canal no sentido inverso
Tipo de canal: Unidirecional
Tensão de alimentação: 2,7 V a 5,5 V
Tensão de isolamento: 2500 Vrms
Taxa máxima de dados: Até 90 Mbps
CMTI: >25 kV/µs
Função: Isolamento galvânico de sinais digitais
Conversão de nível lógico: 3 V / 5 V
Comunicação: Bidirecional entre os lados da barreira
Encapsulamento: SOIC-16 Wide Body
Montagem: SMD / SMT
Número de pinos: 16
Temperatura de operação: -40 °C a +105 °C

As especificações de 3 canais, alimentação de 2,7–5,5 V, isolamento de 2500 Vrms, CMTI superior a 25 kV/µs e encapsulamento SOIC-16 Wide Body são confirmadas pela documentação da Analog Devices.

📌 APLICAÇÕES

Isolamento de interfaces digitais
Comunicação SPI isolada
Interfaces RS-232
Interfaces RS-422
Interfaces RS-485
Isolamento de barramentos industriais
Sistemas de automação industrial
Instrumentação eletrônica
Sistemas embarcados
Conversores de dados
Isolamento de sinais digitais
Sistemas automotivos
Equipamentos eletrônicos com diferentes potenciais de terra

O fabricante indica o ADuM1301 para aplicações de isolamento de interfaces digitais, SPI, transceptores RS-232/RS-422/RS-485 e barramentos industriais.

📄 DATASHEET

Datasheet oficial Analog Devices – ADuM1300/ADuM1301 Triple-Channel Digital Isolators:

Acessar Datasheet ADuM1300/ADuM1301 – Analog Devices
