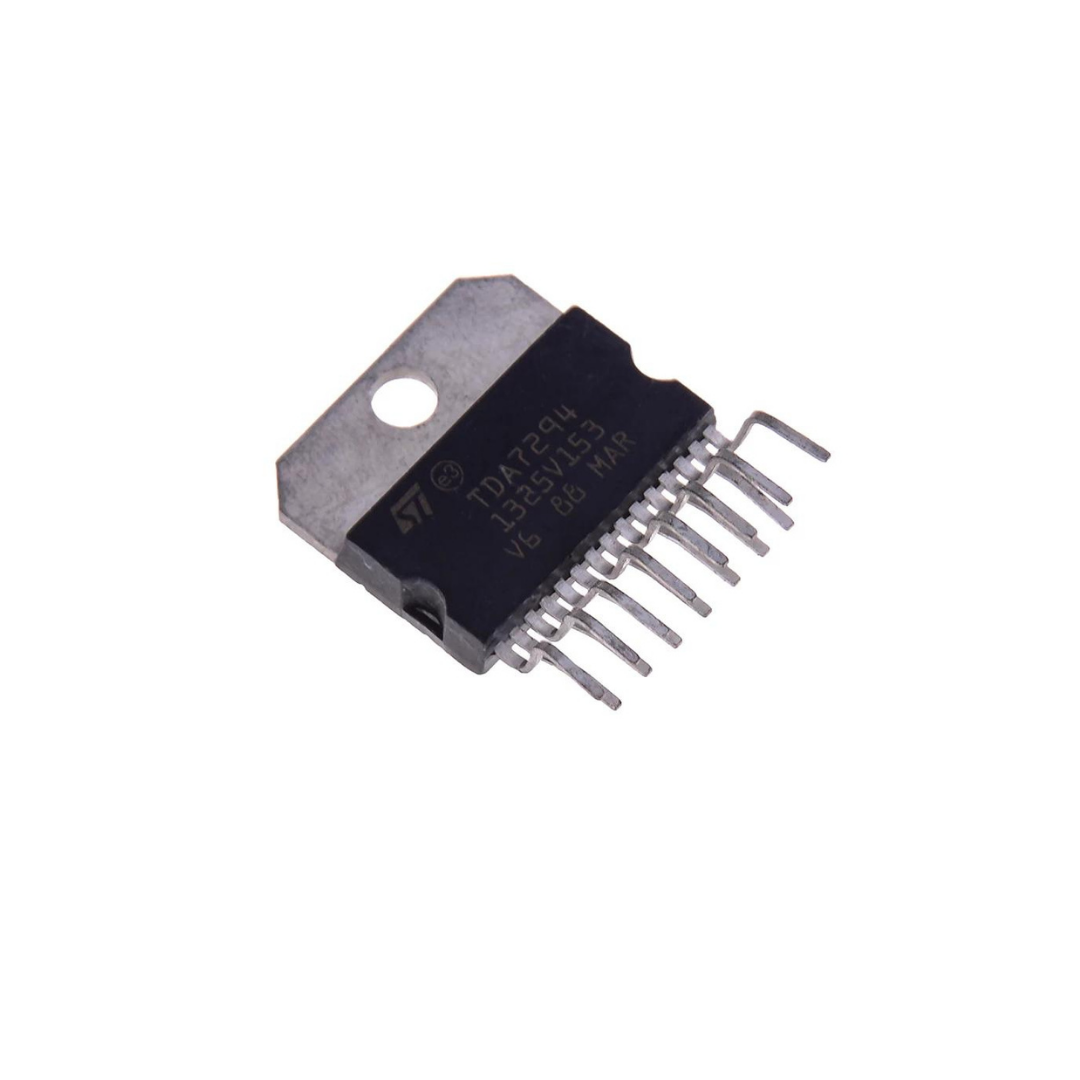

CI TDA7294 Amplificador de Áudio DMOS 100W Multiwatt-15

Código: 10727 Marca: STMicroelectronics

~~R$ 46,08~~ R$ 29,95

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado Amplificador TDA7294 da STMicroelectronics é um amplificador de áudio de potência Classe AB, desenvolvido para aplicações de áudio Hi-Fi e sistemas que necessitam de alta potência de saída. O dispositivo utiliza um estágio de potência DMOS, oferecendo baixa distorção, baixo nível de ruído e alta capacidade de corrente.

O TDA7294 possui potência musical de até 100 W, sendo capaz de operar com cargas de 4 Ω e 8 Ω. O componente apresenta ampla faixa de tensão de alimentação, podendo trabalhar com alimentação simétrica de até ±40 V, proporcionando flexibilidade para projetos de amplificadores de áudio de alta potência.

O circuito integrado conta ainda com funções de Mute e Standby, proteção contra curto-circuito e desligamento térmico, além de circuito interno de atraso para reduzir ruídos durante o acionamento e desligamento do amplificador. Possui encapsulamento Multiwatt-15, indicado para montagem PTH/Through Hole.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado Amplificador de Áudio
Código: TDA7294
Marca: STMicroelectronics
Tipo: Amplificador de áudio Classe AB
Número de canais: 1 / Mono
Estágio de potência: DMOS
Potência musical: Até 100 W
Carga: 4 Ω e 8 Ω
Faixa de alimentação: ±10 V a ±40 V
Função Mute: Sim
Função Standby: Sim
Proteção contra curto-circuito: Sim
Proteção térmica: Desligamento térmico
Baixa distorção: Sim
Baixo nível de ruído: Sim
Tipo de montagem: PTH / Through Hole
Encapsulamento: Multiwatt-15
Número de pinos: 15
Versão de encapsulamento: Multiwatt15V / Multiwatt15H, conforme o código do componente
Temperatura de operação: 0 °C a +70 °C para a versão TDA7294V
Aplicação principal: Amplificação de áudio de potência

⚙️ APLICAÇÕES

🔹 Amplificadores de áudio Hi-Fi
🔹 Amplificadores de potência
🔹 Sistemas de áudio doméstico
🔹 Home Stereo
🔹 Caixas acústicas amplificadas
🔹 Sistemas de áudio de alta potência
🔹 Equipamentos de som
🔹 Amplificadores para alto-falantes
🔹 Sistemas de áudio para TV
🔹 Projetos de amplificadores Classe AB
🔹 Equipamentos eletrônicos de áudio
🔹 Projetos de áudio DIY

📄 DATASHEET

Datasheet oficial – TDA7294 | STMicroelectronics:
Consultar Datasheet TDA7294 – STMicroelectronics
