BQ24726 Circuito Integrado VQFN-20 SMD

Código: 13385 Marca: Texas Instruments

~~R$ 15,00~~ R$ 9,75

Qtde: Comprar Agora Estoque: Disponível

🔋 Circuito Integrado BQ24726 BQ726 Controlador de Carga de Bateria VQFN-20 SMD – Texas Instruments

O Circuito Integrado BQ24726, identificado pela marcação BQ726, é um controlador de carga de bateria Li-Ion da Texas Instruments, desenvolvido para gerenciamento eficiente do carregamento e da alimentação de sistemas com baterias de 1 a 4 células.

O dispositivo utiliza carregamento síncrono e permite o controle programável da corrente de entrada e da corrente de carga através da interface SMBus, proporcionando maior flexibilidade no gerenciamento da bateria.

O BQ24726 também integra recursos de gerenciamento da alimentação do sistema, acionamento de MOSFETs externos e funções de proteção contra condições anormais, sendo especialmente indicado para equipamentos portáteis e sistemas alimentados por baterias de íons de lítio.

🔧 Características Técnicas

Fabricante: Texas Instruments
Part Number: BQ24726
Marking Code: BQ726
Tipo: Controlador de Carga de Bateria
Categoria: Battery Charger / Battery Charge Management
Química da bateria: Li-Ion
Número de células: 1 a 4 células
Corrente de carga: Programável
Controle: SMBus / I²C
Arquitetura: Carregamento síncrono
Tensão máxima do pacote: 19,2 V
Tensão máxima de alimentação: 24 V
Proteções: Sobrecorrente, sobretensão e curto-circuito
Montagem: SMD / SMT
Encapsulamento: VQFN-20
Dimensões do encapsulamento: 3,5 x 3,5 mm
Número de pinos: 20

A Texas Instruments especifica o BQ24726 como um “1-4 Cell Li+ Battery SMBus Charge Controller”, com driver de gate para MOSFET de bloqueio reverso e recursos avançados de proteção. A DigiKey confirma a aplicação para baterias Li-Ion de 1 a 4 células e o encapsulamento 20-VQFN.

⚙️ Aplicações

O BQ24726 é indicado para aplicações como:

Notebooks e laptops
Computadores portáteis
Ultrabooks e equipamentos móveis
Carregadores de baterias Li-Ion
Sistemas de gerenciamento de bateria
Circuitos de gerenciamento de energia
Equipamentos alimentados por bateria
Sistemas Power Path
Placas-mãe e circuitos de alimentação
Equipamentos eletrônicos portáteis

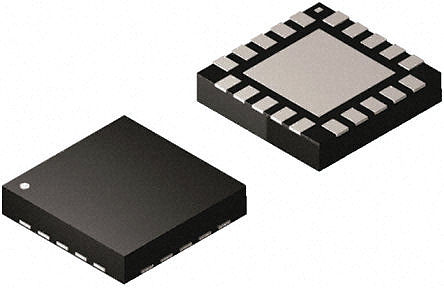

📦 Encapsulamento

O BQ24726 utiliza encapsulamento VQFN-20, com dimensões aproximadas de 3,5 x 3,5 mm, adequado para montagem em superfície SMD/SMT.

A marcação BQ726 corresponde ao código identificado no corpo do componente.

📄 Datasheet

Datasheet em PDF:
Baixar Datasheet BQ24726 – PDF
