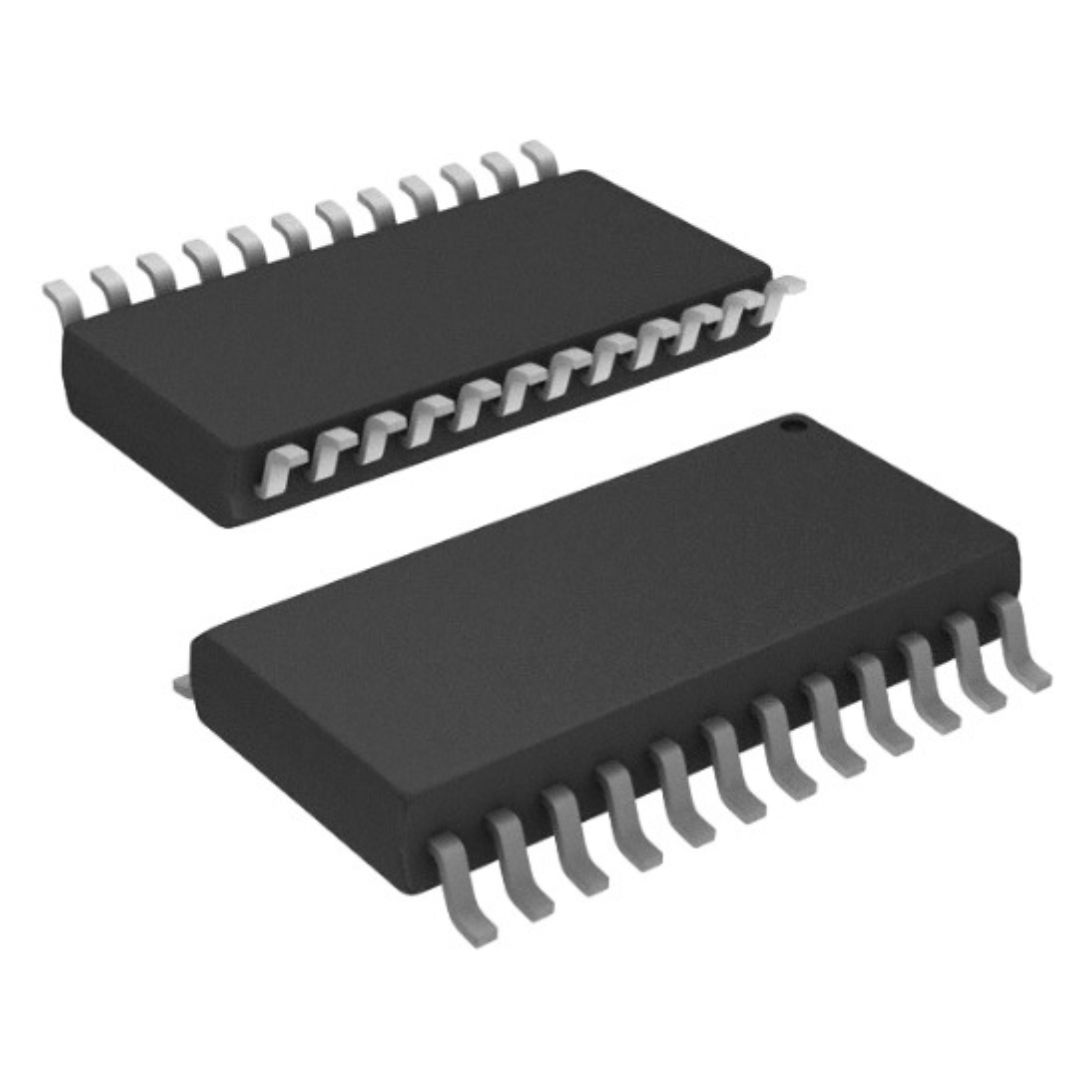

Multiplexador 16 Canais CD74HC4067SM96G4 CI SMD SSOP-24 (HP4067)

Código: 36923 Marca: Texas Instruments

~~R$ 25,00~~ R$ 16,25

Qtde: Comprar Disponibilidade: Imediata Aproveite! Restam apenas 5 unidades

Descrição Otimizada – CD74HC4067SM96G4 (Texas Instruments)

O CD74HC4067SM96G4 da Texas Instruments é um multiplexador/demultiplexador analógico de 16 canais (16:1), ideal para aplicações que exigem comutação de sinais analógicos ou digitais de baixa amplitude com alta velocidade e baixa perda. Pertencente à família HC, o dispositivo oferece desempenho superior, baixa resistência ON e excelente linearidade, garantindo integridade de sinal mesmo em circuitos sensíveis.

Este CI é amplamente utilizado em sistemas de aquisição de dados, seleção de sensores, áudio, instrumentação, automação e projetos que demandam expansão de canais analógicos. Seu encapsulamento SSOP-24 – SMD proporciona montagem compacta, favorecendo projetos de alta densidade e reduzindo o espaço ocupado na placa.

O modelo possui seleção de canal por 4 linhas de endereço, além de habilitação digital e operação com alimentação entre 2 V e 10 V, garantindo ampla compatibilidade com microcontroladores e lógica moderna.

Características Técnicas

Fabricante: Texas Instruments
Modelo: CD74HC4067SM96G4
Tipo: Multiplexador/Demultiplexador Analógico 16:1
Canais: 16 vias bidirecionais
Encapsulamento: SSOP-24 (SMD)
Tensão de alimentação: 2 V a 10 V
Baixa resistência ON: aprox. 70Ω (típico)
Família lógica: HC (High-Speed CMOS)
Compatibilidade: CMOS / TTL
Operação bidirecional
Baixa corrente de fuga e alta linearidade
Excelente estabilidade em comutação de sinais analógicos

Aplicações

Seleção de sensores e múltiplos sinais analógicos
Sistemas de aquisição de dados (DAQ)
Multiplexação de canais em áudio e RF
Automação e instrumentação
Expansão de entradas para microcontroladores
Comutação de sinais em projetos embarcados

Datasheet Oficial

https://www.ti.com/lit/ds/symlink/cd74hct4067.pdf?ts=1765442908930&ref_url=https%253A%252F%252Fwww.mouser.de%252F

Resumo Curto SEO

O CD74HC4067SM96G4 da Texas Instruments é um multiplexador/demultiplexador analógico 16:1, ideal para seleção de múltiplos sinais em sistemas digitais e analógicos. Opera de 2 V a 10 V, possui baixa resistência ON, alta velocidade CMOS e encapsulamento SSOP-24 SMD, sendo amplamente utilizado em sensores, DAQ, instrumentação e automação.
