📦 DESCRIÇÃO DO PRODUTO

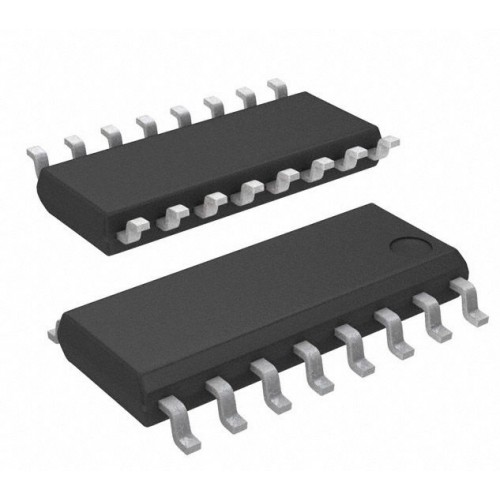

O Circuito Integrado CH340C da WCH (Nanjing Qinheng Microelectronics) é um conversor USB para UART, desenvolvido para adicionar comunicação serial USB a computadores, microcontroladores, placas eletrônicas e equipamentos que utilizam interface UART.

O CH340C possui interface USB 2.0 Full-Speed e oferece uma interface serial UART de hardware com comunicação Full Duplex, suporte a buffer interno de transmissão e recepção e taxas de comunicação de 50 bps a 2 Mbps. Dessa forma, permite transformar uma interface USB em uma porta serial UART de maneira prática e eficiente.

Uma das principais características do modelo CH340C é o oscilador/cristal interno, dispensando a utilização de um cristal externo no projeto. O componente também pode operar com alimentação de 5 V ou 3,3 V, facilitando sua integração em diferentes sistemas eletrônicos.

O CH340C oferece suporte a sinais de controle de modem, como RTS, DTR, DCD, RI, DSR e CTS, e pode ser utilizado em conjunto com circuitos externos de conversão de nível para aplicações RS232, RS485 e RS422.

O modelo CH340C utiliza encapsulamento SOP-16, equivalente à categoria SOIC-16 utilizada em alguns catálogos, sendo adequado para montagem SMD/SMT em placas de circuito impresso.

🔧 CARACTERÍSTICAS TÉCNICAS

• Produto: Conversor USB para UART
• Código: CH340C
• Marca: WCH
• Fabricante: Nanjing Qinheng Microelectronics
• Função: USB para Serial UART
• Interface USB: USB 2.0 Full-Speed
• Interface serial: UART
• Comunicação: Full Duplex
• Taxa de transmissão: 50 bps a 2 Mbps
• Oscilador interno: Sim
• Cristal externo: Não necessário
• Buffer interno: Transmissão e recepção
• Sinais de modem: RTS, DTR, DCD, RI, DSR e CTS
• Alimentação: 3,3 V / 5 V
• Compatibilidade: Interfaces seriais e USB
• Conversão externa: Pode ser utilizado com circuitos para RS232, RS485 e RS422
• Tipo de montagem: SMD / SMT
• Encapsulamento: SOP-16 / SOIC-16
• Número de pinos: 16
• Tecnologia: Conversor USB para UART
• Conformidade: RoHS
• Aplicação principal: Comunicação USB/Serial

As características de interface, velocidade, alimentação e oscilador interno são baseadas na documentação da família CH340 e nas especificações do CH340C.

⚙️ APLICAÇÕES

• 🔹 Conversores USB para UART
• 🔹 Adaptadores USB/Serial
• 🔹 Programadores e gravadores
• 🔹 Comunicação entre computador e microcontrolador
• 🔹 Placas de desenvolvimento
• 🔹 Sistemas embarcados
• 🔹 Interfaces de comunicação serial
• 🔹 Equipamentos industriais
• 🔹 Automação eletrônica
• 🔹 Projetos com Arduino e microcontroladores
• 🔹 Atualização de equipamentos com interface USB
• 🔹 Comunicação com módulos UART
• 🔹 Interfaces RS232
• 🔹 Interfaces RS485
• 🔹 Interfaces RS422
• 🔹 Projetos eletrônicos com comunicação USB
