📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado CNY17-3 é um optoacoplador com saída por fototransistor, fabricado pela Vishay Semiconductors, desenvolvido para realizar isolação elétrica entre circuitos de entrada e saída, permitindo a transmissão de sinais sem conexão elétrica direta entre os dois lados.

O componente é formado internamente por um LED infravermelho de arseneto de gálio (GaAs) opticamente acoplado a um fototransistor NPN de silício, possibilitando o isolamento entre diferentes níveis de tensão e circuitos de controle. A Vishay especifica uma tensão de isolamento de até 5000 VRMS para a família CNY17.

A versão CNY17-3 apresenta relação de transferência de corrente (CTR) entre 100% e 200%, medida com corrente de entrada de 10 mA. Possui tensão máxima coletor-emissor de 70 V e corrente de saída de até 50 mA, sendo indicada para interfaces digitais, acionamento de circuitos, isolamento de sinais e aplicações de controle.

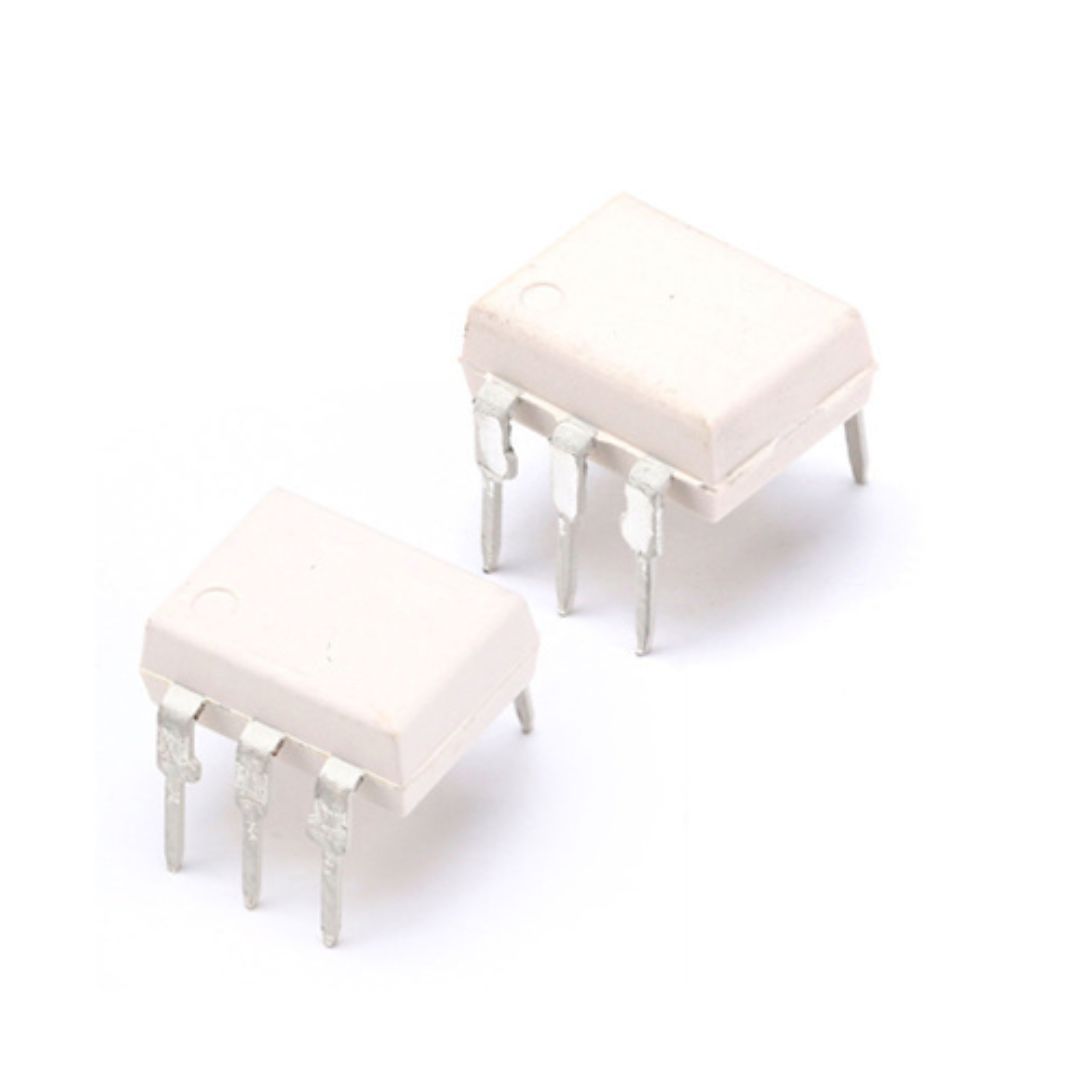

Com encapsulamento DIP-6 (6 pinos) e montagem PTH / Through Hole, o CNY17-3 é uma opção prática para placas de circuito impresso e projetos que necessitam de isolamento galvânico entre diferentes partes do circuito.

🔧 CARACTERÍSTICAS TÉCNICAS

• Produto: Optoacoplador / Acoplador Óptico
• Part Number: CNY17-3
• Marca: Vishay Semiconductors
• Tipo de saída: Fototransistor NPN com conexão de base
• Tipo de entrada: LED infravermelho
• CTR mínimo: 100% @ IF = 10 mA
• CTR máximo: 200% @ IF = 10 mA
• Tensão de isolamento: 5000 VRMS
• Tensão coletor-emissor máxima: 70 V
• Corrente de coletor: 50 mA
• Corrente direta máxima do LED: 60 mA
• Tensão direta do LED: 1,39 V típica
• Tensão de saturação VCE(sat): 400 mV máx.
• Tempo de acionamento: 3 µs típico
• Tempo de desligamento: 2,3 µs típico
• Tempo de subida: 2 µs típico
• Tempo de descida: 2 µs típico
• Temperatura de operação: -55 °C a +110 °C
• Encapsulamento: DIP-6
• Número de pinos: 6
• Montagem: PTH / Through Hole
• Aplicação: Isolação e transmissão de sinais elétricos

As características acima são baseadas nas especificações da Vishay e DigiKey para o CNY17-3.

⚡ APLICAÇÕES

O CNY17-3 pode ser utilizado em:

• Isolamento de sinais digitais;
• Interfaces entre microcontroladores e circuitos de potência;
• Fontes de alimentação;
• Circuitos de controle;
• Automação industrial;
• Acionamento de relés;
• Isolamento entre circuitos de diferentes potenciais;
• Interfaces de comunicação;
• Controle de cargas;
• Circuitos de proteção e isolamento galvânico.

O optoacoplador permite substituir conexões elétricas diretas em diversas aplicações, mantendo isolamento entre o circuito emissor e o circuito receptor. A Vishay também destaca aplicações do CNY17 em interfaces digitais e analógicas.

📄 DATASHEET

Datasheet oficial Vishay – CNY17:
Acessar Datasheet CNY17 – Vishay Semiconductors
