DK106 Circuito Integrado Controlador PWM AC/DC 700V DIP-8

Código: 13649 Marca: ST

~~R$ 4,00~~ R$ 2,60

Qtde: Comprar Agora Estoque: Disponível

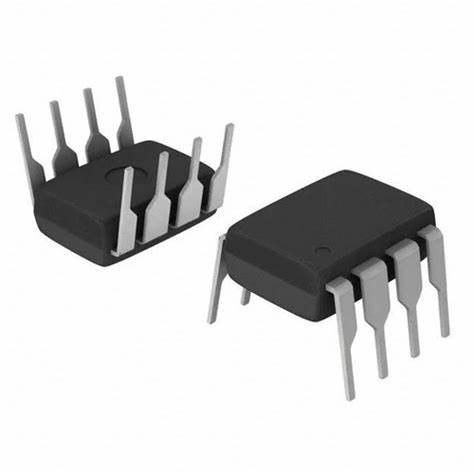

🔹 Circuito Integrado DK106 Controlador AC/DC PWM 700V DIP-8 PTH

O DK106 é um circuito integrado controlador de fonte chaveada AC/DC, desenvolvido para aplicações de baixa potência em fontes do tipo Flyback (Off-Line). O componente possui circuito PWM integrado e transistor BJT de alta tensão de 700 V, proporcionando uma solução compacta para projetos de fontes de alimentação.

O DK106 foi desenvolvido para operar com entrada de 85 V a 265 V AC, com frequência de comutação típica de 65 kHz. Seu projeto integra circuito de partida em alta tensão, alimentação própria e diversos recursos de proteção, reduzindo a quantidade de componentes externos necessários.

O componente possui encapsulamento DIP-8, adequado para montagem convencional PTH (Through Hole) em placas de circuito impresso.

⚙️ CARACTERÍSTICAS TÉCNICAS

Modelo: DK106
Marca informada: ST
Fabricante identificado nas referências técnicas: Shenzhen DongKe Semiconductor
Categoria: Controlador de Fonte AC/DC
Tipo: Switch Mode Power Controller
Topologia: Flyback
Controle: PWM
Frequência de comutação: 65 kHz típica
Faixa de entrada: 85 V a 265 V AC
Transistor integrado: BJT de alta tensão
Tensão de ruptura do BJT: 700 V
Corrente de chaveamento típica: 360 mA
Corrente máxima de chaveamento: 400 mA
Tensão de alimentação VCC: 4 V a 6 V
Duty Cycle máximo: 70%
Temperatura de operação: 0°C a +125°C
Potência típica: até 6 W em determinadas condições de aplicação
Encapsulamento: DIP-8
Número de pinos: 8
Montagem: PTH / Through Hole

🔧 APLICAÇÕES

Indicado para fontes de alimentação AC/DC, adaptadores de energia, fontes Flyback, carregadores de bateria, fontes para TV e monitores, DVD/VCD, drivers de LED, equipamentos eletrônicos e eletrodomésticos.

O DK106 também possui recursos de proteção contra sobrecorrente, sobrecarga, sobretensão, curto-circuito, sobretemperatura e falha do optoacoplador, além de controle de frequência para auxiliar na redução de EMI.

📄 DATASHEET – DK106

Shenzhen DongKe Semiconductor – DK106 High Performance Switch Mode Power Controller

🔗 Datasheet em PDF:
https://pdf.voron.ua/files/pdf/DongKe/DK106.pdf
