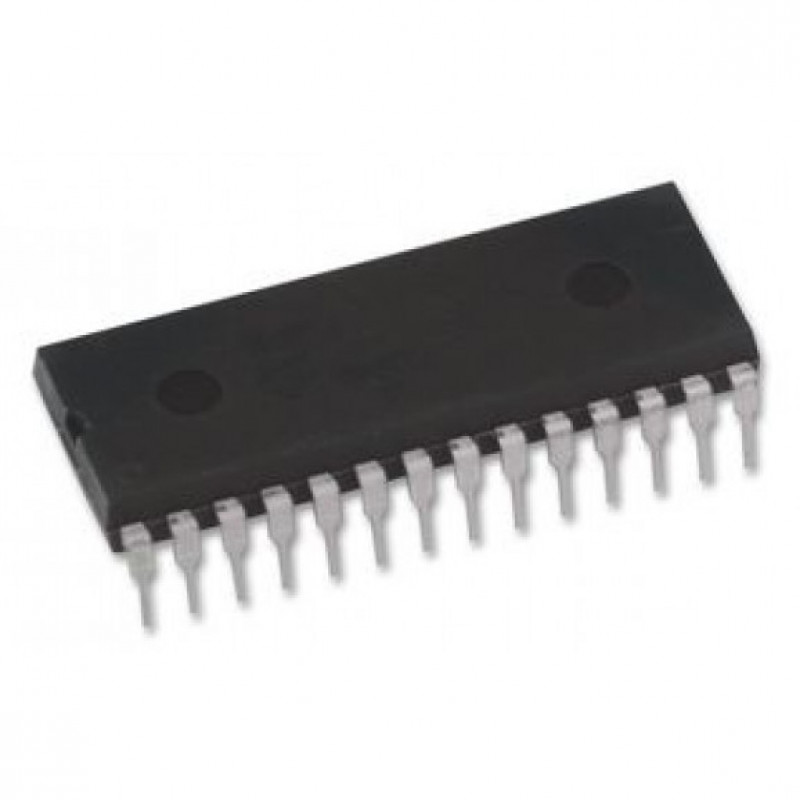

CI ENC28J60-I/SP Ethernet 10BASE-T MAC + PHY SPI SPDIP-28 PTH

Código: 14492 Marca: Microchip

~~R$ 16,00~~ R$ 10,40

Qtde: Comprar Agora Estoque: Disponível

🌐 Circuito Integrado ENC28J60-I/SP Controlador Ethernet 10BASE-T SPI SPDIP-28 PTH – Microchip

O Circuito Integrado ENC28J60-I/SP, da Microchip, é um controlador Ethernet independente desenvolvido para adicionar conectividade de rede a microcontroladores e sistemas embarcados que possuem interface SPI.

O ENC28J60 integra os módulos MAC (Medium Access Control) e PHY 10BASE-T, sendo compatível com o padrão IEEE 802.3. O componente oferece comunicação SPI com frequência de até 20 MHz, buffer interno de 8 KB para transmissão e recepção de pacotes, DMA e cálculo de checksum assistido por hardware.

⚙️ Características Técnicas

Produto: ENC28J60-I/SP
Fabricante: Microchip
Tipo: Controlador Ethernet
Padrão: IEEE 802.3
Ethernet: 10BASE-T
MAC: Integrado
PHY: 10BASE-T integrado
Interface: SPI
Frequência máxima SPI: 20 MHz
Buffer de pacotes: 8 KB SRAM
DMA: Integrado
Cálculo de checksum: Assistido por hardware
Modos: Full-Duplex e Half-Duplex
Alimentação: 3,1 V a 3,6 V
Tensão típica: 3,3 V
Entradas tolerantes a: 5 V
Clock: 25 MHz
Temperatura de operação: -40 °C a +85 °C
Encapsulamento: SPDIP-28
Montagem: PTH / Through Hole

O ENC28J60 também possui recursos de filtragem de pacotes, retransmissão automática em caso de colisão, geração de CRC, duas saídas para LEDs de indicação de link/atividade e seis fontes de interrupção.

🔧 Aplicações

O ENC28J60-I/SP é indicado para projetos que necessitam de conectividade Ethernet através de uma interface SPI, podendo ser utilizado em:

Sistemas embarcados;
Automação industrial;
Equipamentos de rede;
Controladores Ethernet;
IoT e dispositivos conectados;
Sistemas de monitoramento;
Placas de desenvolvimento;
Controle e automação residencial;
Comunicação entre dispositivos;
Equipamentos industriais;
Interfaces de rede para microcontroladores;
Projetos com Arduino, PIC e outros microcontroladores com SPI.

Por integrar MAC e PHY 10BASE-T, o ENC28J60 permite implementar uma interface Ethernet utilizando um microcontrolador externo conectado através do barramento SPI.

📄 Datasheet

Datasheet oficial Microchip – ENC28J60:
Datasheet ENC28J60 – Microchip
