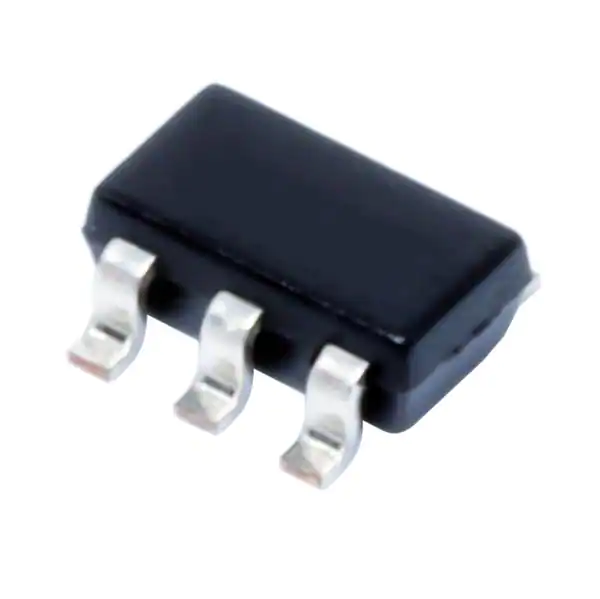

Transistor MOSFET Duplo FS8205A SMD SOT23-6

Código: 13837 Marca: Importado

~~R$ 6,00~~ R$ 3,90

Qtde: Comprar Agora Estoque: Disponível

Circuito Integrado FS8205A 8205A Dual MOSFET N-Channel SOT-23-6 SMD

O FS8205A, também conhecido pela marcação 8205A, é um componente semicondutor com dois MOSFETs N-Channel de modo de enriquecimento integrados em um único encapsulamento SOT-23-6. Desenvolvido para aplicações de chaveamento e gerenciamento de energia, o dispositivo combina dois MOSFETs em um componente compacto, contribuindo para a redução do espaço ocupado na placa de circuito impresso.

O FS8205A é amplamente utilizado em circuitos de proteção de baterias, gerenciamento de energia, load switch e aplicações de chaveamento, especialmente em equipamentos eletrônicos compactos.

📋 ESPECIFICAÇÕES TÉCNICAS

Modelo: FS8205A
Marcação: 8205A
Tipo: Dual MOSFET N-Channel
Configuração: 2 MOSFETs N-Channel
Modo: Enhancement Mode
Tensão Drain-Source (VDS): 20 V
Corrente de Drain (ID): até 6 A
RDS(on): até 25 mΩ @ VGS = 4,5 V
RDS(on): até 32 mΩ @ VGS = 2,5 V
Tensão Gate-Source: ±12 V
Corrente pulsada (IDM): 26 A
Potência dissipada: até 2 W
Temperatura de junção: -55 °C a +150 °C
Encapsulamento: SOT-23-6L
Montagem: SMD / Surface Mount

As especificações de 20 V, 6 A e os valores de RDS(on) são confirmados em documentação técnica do FS8205A; a DigiKey também lista versões do FS8205A com configuração 2 N-Channel / Common Drain em SOT-23-6.

🔧 CARACTERÍSTICAS

Dois MOSFETs N-Channel integrados
Encapsulamento compacto SOT-23-6
Montagem SMD
Baixa resistência de condução
Operação com tensão de gate reduzida
Tecnologia de alta densidade de células
Baixa carga de gate
Indicado para chaveamento eletrônico
Adequado para circuitos de proteção de baterias
Código de marcação 8205A

⚙️ APLICAÇÕES

O FS8205A pode ser utilizado em:

Proteção de baterias
Circuitos de gerenciamento de bateria
BMS (Battery Management System)
Chaveamento de cargas
Load Switch
Gerenciamento de energia
Conversores e fontes de alimentação
Equipamentos portáteis
Dispositivos alimentados por bateria
Circuitos eletrônicos compactos

A documentação técnica do componente indica battery protection e switching applications, enquanto versões comerciais também indicam aplicações de load switch e gerenciamento de energia.

📄 DATASHEET

Datasheet FS8205A – FuxinSemi:
Datasheet FS8205A – FuxinSemi
