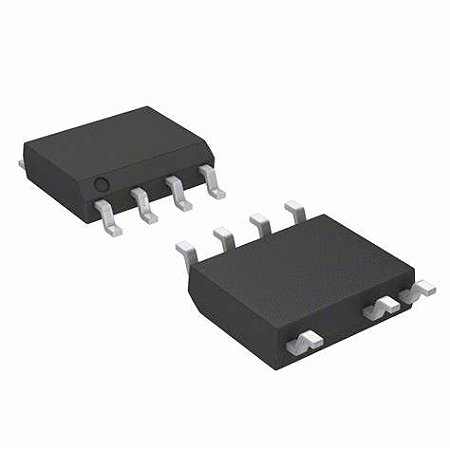

Circuito Integrado FSEZ1317MY Controlador PWM SOP-7

Código: 11129 Marca: Onsemi

~~R$ 2,00~~ R$ 1,30

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado FSEZ1317MY é um controlador PWM com regulação pelo primário (PSR) e Power MOSFET integrado, desenvolvido para aplicações de fontes chaveadas de baixa potência. O dispositivo utiliza uma arquitetura altamente integrada que permite simplificar o projeto de conversores flyback, reduzindo a quantidade de componentes externos necessários.

O FSEZ1317MY utiliza a tecnologia TRUECURRENT™, desenvolvida para proporcionar regulação precisa de corrente constante (CC), sendo especialmente indicado para aplicações de carregadores de bateria e fontes de alimentação compactas.

O componente também possui Green Mode, que reduz a frequência de chaveamento em condições de baixa carga, contribuindo para a redução do consumo de energia em standby. O datasheet especifica consumo em standby inferior a 30 mW.

Com Power MOSFET de alta tensão integrado e encapsulamento SOP-7 para montagem SMD, o FSEZ1317MY oferece uma solução compacta para projetos de fontes chaveadas, carregadores e adaptadores de baixa potência.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Controlador PWM
Part Number: FSEZ1317MY
Marca: Onsemi
Tipo: Controlador PWM com Regulação pelo Primário (PSR)
MOSFET: Power MOSFET integrado
Topologia: Flyback
Tecnologia de controle: TRUECURRENT™
Modo de operação: Green Mode
Função: Controle de fontes chaveadas e carregadores
Consumo em standby: < 30 mW
Tensão máxima no pino HV: 500 V
Tensão máxima VDD: 30 V
Encapsulamento: SOP-7
Número de pinos: 7
Montagem: SMD / Surface Mount
Aplicação principal: Fontes chaveadas e carregadores de bateria

Os dados técnicos são baseados no datasheet oficial do FSEZ1317 da onsemi.

⚙️ APLICAÇÕES

O FSEZ1317MY pode ser utilizado em diversas aplicações de gerenciamento e conversão de energia, como:

Carregadores de bateria;
Fontes de alimentação chaveadas;
Conversores Flyback;
Adaptadores AC/DC de baixa potência;
Fontes compactas;
Equipamentos eletrônicos de consumo;
Sistemas de alimentação auxiliares;
Fontes com necessidade de baixo consumo em standby;
Equipamentos que necessitam de controle de corrente constante.

A onsemi destaca o componente especialmente para carregadores de bateria e conversores flyback de baixa potência, com projeto simplificado devido à integração do MOSFET de potência e do controlador PWM.

📄 DATASHEET

Datasheet oficial FSEZ1317 – Onsemi:
Acessar Datasheet FSEZ1317 (PDF)
