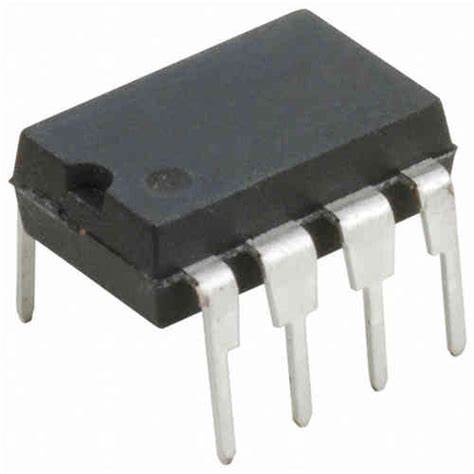

CI FSQ0365RN Q0365R DIP-8 PTH

Código: 12368 Marca: Onsemi

~~R$ 19,67~~ R$ 12,79

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado FSQ0365RN DIP-8 PTH (Q0365R), da onsemi, é um Power Switch para conversores AC/DC, desenvolvido para aplicações em fontes de alimentação chaveadas (SMPS) e conversores do tipo Flyback. O componente integra um dispositivo de potência de alta tensão e circuito de controle, oferecendo uma solução compacta para projetos de conversão de energia.

O FSQ0365RN possui MOSFET interno de 650 V, operação em modo Quasi-Resonant (QRC) e tecnologia de Valley Switching, contribuindo para alta eficiência e redução de ruídos EMI. O dispositivo também conta com Soft-Start interno de 15 ms e funções de proteção contra sobrecorrente, sobrecarga, sobretensão e sobretemperatura. Seu encapsulamento DIP-8 permite montagem PTH/Through Hole, sendo indicado para fontes chaveadas, adaptadores, equipamentos eletrônicos e aplicações de conversão de energia.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Power Switch / Controlador AC/DC
Marca: onsemi
Part Number: FSQ0365RN
Código de marcação: Q0365R
Série: FPS™
Tipo: AC/DC Power Switch
Topologia: Flyback
Modo de operação: Quasi-Resonant (QRC)
MOSFET interno: Sim
Tensão de ruptura do MOSFET: 650 V
Corrente limite: 1,5 A
Faixa de frequência de chaveamento: 55 kHz a 67 kHz
Frequência típica: aproximadamente 60 kHz
Potência de saída: até 25 W, conforme condições de aplicação
Tensão de alimentação VCC: 8 V a 20 V
Tensão de partida: 12 V típica
Soft-Start: 15 ms
Controle: Sincronização (Sync)
Proteções: Limitação de corrente, sobrecarga, sobretensão e sobretemperatura
Valley Switching: Sim
Baixo consumo em standby: < 1 W em condições especificadas
Temperatura de operação: -40°C a +85°C
Encapsulamento: DIP-8
Montagem: PTH / Through Hole
Número de terminais: 8

📄 DATASHEET

FSQ0365 / FSQ0265 / FSQ0165 / FSQ321 – Green Mode Power Switch – onsemi:

Datasheet oficial FSQ0365RN – onsemi (PDF)
