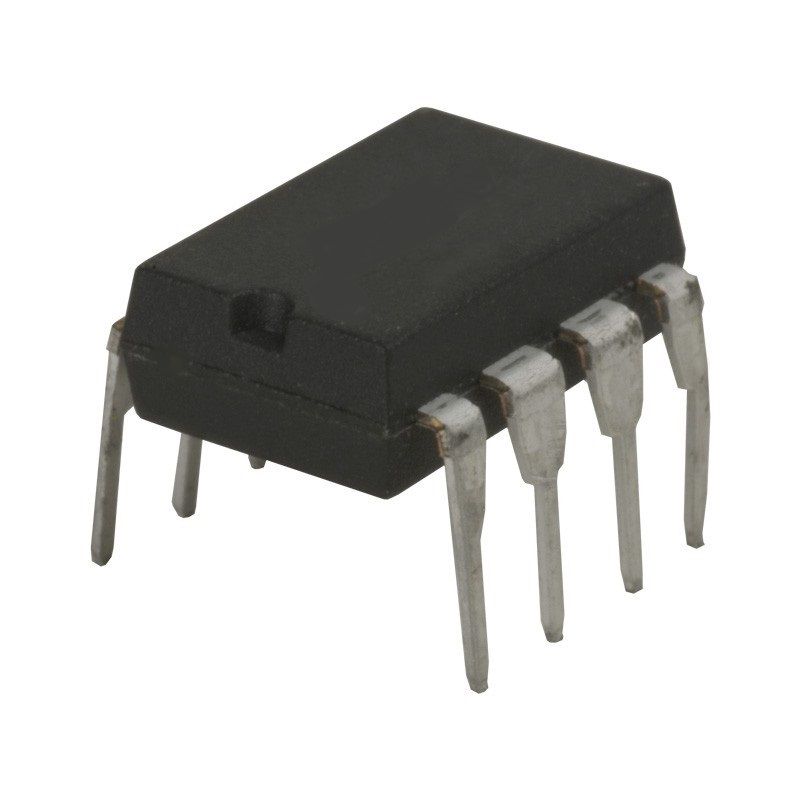

HCPL-2202 Optoacoplador de Alta Velocidade 5MBd DIP-8

Código: 10734 Marca: Broadcom / Avago

~~R$ 18,00~~ R$ 11,70

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado HCPL-2202 da Broadcom / Avago é um optoacoplador digital de alta velocidade, desenvolvido para realizar o isolamento elétrico entre circuitos de entrada e saída enquanto permite a transmissão de sinais lógicos. O componente utiliza um LED GaAsP como emissor óptico e um receptor com gatilho Schmitt, proporcionando formas de onda compatíveis com circuitos lógicos.

O HCPL-2202 possui taxa de sinal típica de 5 MBd, saída Totem Pole (Push-Pull) e ampla faixa de alimentação de 4,5 V a 20 V. A saída Totem Pole elimina a necessidade de um resistor externo de pull-up, facilitando sua integração em circuitos digitais.

O dispositivo oferece alta imunidade a transientes de modo comum (CMR) e tensão de isolamento de até 3750 Vrms, sendo indicado para aplicações que necessitam de isolamento entre sistemas digitais, interfaces de microprocessadores e circuitos de controle de potência. Possui encapsulamento DIP-8 de 300 mil, adequado para montagem PTH/Through Hole.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Optoacoplador Digital / Logic Gate Optocoupler
Código: HCPL-2202
Marca: Broadcom / Avago
Tipo: Optoacoplador de saída lógica
Número de canais: 1
Taxa de sinal típica: 5 MBd
Tipo de saída: Totem Pole / Push-Pull
Tensão de alimentação: 4,5 V a 20 V
Corrente de entrada mínima: 1,6 mA
Atraso de propagação máximo: 300 ns
CMR mínimo: 1000 V/µs
Tensão de isolamento: 3750 Vrms
Faixa de temperatura de operação: -40 °C a +85 °C
Tipo de entrada: LED / DC
Emissor: LED GaAsP
Receptor: Fotodetector com Schmitt Trigger
Tipo de montagem: PTH / Through Hole
Encapsulamento: DIP-8 / 8-DIP
Largura do encapsulamento: 300 mil
Número de pinos: 8
Conformidade: RoHS
Status: Ativo

⚙️ APLICAÇÕES

🔹 Isolamento de sistemas lógicos de alta velocidade
🔹 Interfaces entre microprocessadores e periféricos
🔹 Interfaces de sistemas digitais
🔹 Eliminação de loops de terra (Ground Loop)
🔹 Substituição de transformadores de pulso
🔹 Receptores de linha de alta velocidade
🔹 Sistemas de controle de potência
🔹 Isolamento de sinais digitais
🔹 Circuitos de comunicação
🔹 Equipamentos industriais e eletrônicos
