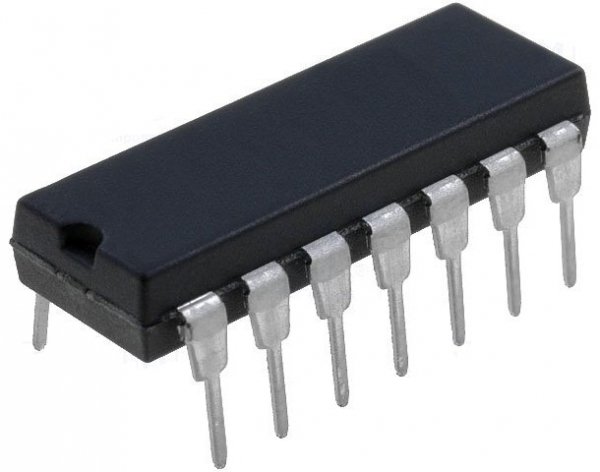

IR2110 CI Driver de Porta DIP-14 PTH - IR2110PBF

Código: 12364 Marca: Infineon Technologies

~~R$ 33,80~~ R$ 21,97

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado IR2110PBF DIP-14 PTH (IR2110), da Infineon Technologies, é um driver de gate high-side e low-side desenvolvido para o acionamento de MOSFETs de potência e IGBTs em aplicações de chaveamento. O componente integra dois canais independentes em configuração de meia-ponte (Half-Bridge), oferecendo uma solução eficiente para controle de dispositivos de potência.

O IR2110PBF possui canal high-side flutuante com capacidade de operação de até 500 V, suporte para acionamento por bootstrap, entradas compatíveis com lógica de 3,3 V e circuitos de UVLO (Undervoltage Lockout) para os dois canais. Seu encapsulamento PDIP-14 permite montagem PTH/Through Hole, sendo indicado para inversores, conversores DC/DC, fontes chaveadas, controle de motores e outras aplicações de eletrônica de potência.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Driver de Gate High-Side / Low-Side
Marca: Infineon Technologies
Part Number: IR2110PBF
Série: IR2110 / EiceDRIVER™
Tipo: Driver de Gate para MOSFET e IGBT
Configuração: Half-Bridge / Meia-Ponte
Número de drivers: 2
Canais: High-Side e Low-Side
Tipo de entrada: Não inversora
Tensão máxima do lado High-Side: 500 V
Alimentação do driver de gate: 10 V a 20 V
Alimentação lógica: 3,3 V compatível
Corrente típica de saída: 2,5 A Source / 2,5 A Sink
Corrente de pico especificada pela DigiKey: 2 A Source / 2 A Sink
Tecnologia de acionamento: Bootstrap
UVLO: Sim, para ambos os canais
Entradas: CMOS com Schmitt Trigger
Imunidade a dV/dt: Sim
Temperatura de junção: -40°C a +150°C
Montagem: PTH / Through Hole
Encapsulamento: PDIP-14 / DIP-14
Número de terminais: 14
Aplicações: MOSFETs de potência, IGBTs, inversores, fontes chaveadas e controle de motores.

📄 DATASHEET

IR2110 – 500V High and Low Side Driver – Infineon Technologies:

IR2110 – Infineon Technologies
