📦 DESCRIÇÃO DO PRODUTO

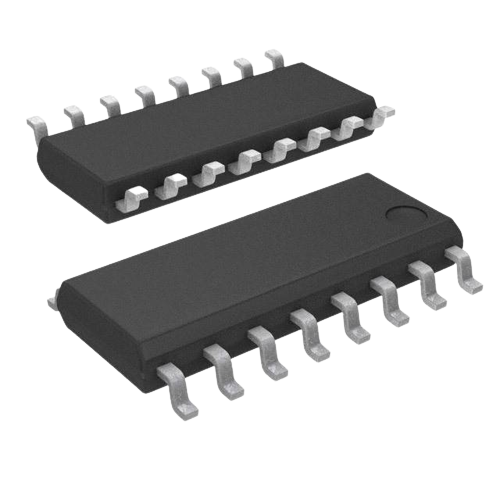

O Circuito Integrado MAX202CDR SOIC-16 (SMD) da Texas Instruments é um transceptor RS-232 de alta confiabilidade, projetado para realizar a conversão entre níveis lógicos TTL/CMOS e os padrões de comunicação serial RS-232. Composto por 2 drivers e 2 receptores (Dual Driver / Dual Receiver), o dispositivo oferece uma solução completa para interfaces seriais, dispensando fontes de alimentação simétricas graças à sua bomba de carga (Charge Pump) integrada.

Operando com alimentação de 5V, o MAX202CDR utiliza quatro capacitores externos para gerar automaticamente as tensões positivas e negativas necessárias ao padrão RS-232, simplificando o projeto eletrônico e reduzindo a quantidade de componentes na placa. Além disso, possui proteção contra descargas eletrostáticas (ESD) de até ±15 kV, garantindo maior robustez e confiabilidade em ambientes industriais e aplicações sujeitas a interferências elétricas.

Seu encapsulamento SOIC-16 (SMD) proporciona montagem compacta e excelente desempenho em placas de circuito impresso de alta densidade. O MAX202CDR é amplamente utilizado em computadores, CLPs, sistemas embarcados, equipamentos industriais, instrumentação, automação, modems, terminais de comunicação, dispositivos médicos e qualquer projeto que necessite de comunicação serial RS-232 confiável.

Fabricado pela Texas Instruments, líder mundial em semicondutores, o MAX202CDR é reconhecido por sua alta qualidade, estabilidade elétrica e excelente desempenho em aplicações profissionais e industriais.

🔧 CARACTERÍSTICAS TÉCNICAS

• Marca: Texas Instruments
• Modelo: MAX202CDR
• Categoria: Transceptor RS-232
• Tipo: Dual Driver / Dual Receiver (2 Drivers e 2 Receptores)
• Protocolo de Comunicação: RS-232
• Alimentação: 5 V
• Conversão de Nível: TTL/CMOS para RS-232
• Bomba de Carga (Charge Pump): Integrada
• Proteção ESD: Até ±15 kV (HBM)
• Taxa Máxima de Transmissão: 120 kbps
• Número de Canais: 2 Transmissores / 2 Receptores
• Encapsulamento: SOIC-16
• Montagem: SMD (Surface Mount Device)
• Faixa de Temperatura de Operação: 0°C a +70°C (versão comercial)
• Conformidade: RoHS
• Fabricante: Texas Instruments

⚙️ APLICAÇÕES

• Interfaces de comunicação RS-232
• Computadores e periféricos
• CLPs (Controladores Lógicos Programáveis)
• Sistemas embarcados
• Equipamentos industriais
• Automação industrial
• Instrumentação eletrônica
• Modems e terminais de comunicação
• Equipamentos médicos
• Microcontroladores e placas de desenvolvimento
• Conversão de níveis TTL/CMOS para RS-232
• Sistemas de aquisição de dados

⭐ BENEFÍCIOS

• Conversão completa entre níveis TTL/CMOS e RS-232
• Bomba de carga integrada, eliminando fontes de tensão dupla
• Proteção ESD de até ±15 kV
• Comunicação serial estável e confiável
• Baixo consumo de energia
• Encapsulamento compacto SOIC-16 para montagem SMD
• Alta confiabilidade para aplicações industriais
• Produto original Texas Instruments

📄 DATASHEET

Datasheet Oficial Texas Instruments – MAX202CDR:
https://www.ti.com/lit/ds/symlink/max202.pdf
