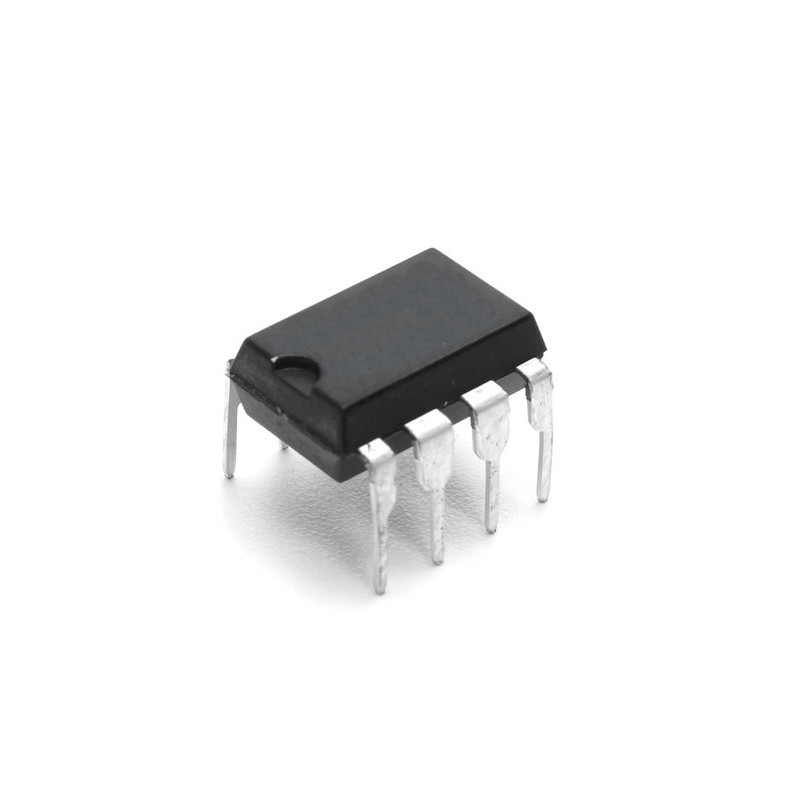

MC34151P Driver MOSFET 1.5A DIP-8

Código: 10115 Marca: Onsemi

~~R$ 23,48~~ R$ 15,26

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado MC34151P DIP-8 (PTH), da onsemi, é um driver duplo de MOSFET de alta velocidade, desenvolvido para fazer a interface entre circuitos digitais de baixa corrente e MOSFETs de potência. O componente possui dois canais independentes, com saídas totem-pole capazes de fornecer ou drenar até 1,5 A, proporcionando chaveamento rápido de cargas capacitivas.

O MC34151P possui entradas compatíveis com CMOS e LSTTL, histerese de entrada para melhorar a comutação e bloqueio por subtensão (UVLO) com histerese. O encapsulamento PDIP-8 permite montagem convencional PTH/Through Hole em placas de circuito impresso.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Driver de MOSFET de alta velocidade
Part Number: MC34151P
Marca: onsemi
Tipo: Driver duplo inversor
Número de canais: 2 independentes
Corrente de saída: ±1,5 A
Tipo de saída: Totem-pole
Tipo de entrada: Inversora
Compatibilidade lógica: CMOS / LSTTL
Tensão de alimentação: 6,5 a 18 V para a versão MC34151P
Tensão máxima de alimentação: 20 V
Tipo de MOSFET acionado: N-Channel
Tempo típico de subida: aproximadamente 31 ns
Tempo típico de descida: aproximadamente 32 ns
Histerese de entrada: aproximadamente 170 mV
Proteção: Undervoltage Lockout (UVLO) com histerese
Encapsulamento: PDIP-8 / DIP-8
Número de pinos: 8
Montagem: PTH / Through Hole
Temperatura de junção: até 150 °C

⚡ DESTAQUES DO PRODUTO

O MC34151P é indicado para aplicações que necessitam de acionamento rápido de MOSFETs, especialmente em circuitos de potência e sistemas de chaveamento.

Driver duplo de MOSFET;
Dois canais independentes;
Corrente de saída de até 1,5 A;
Alta velocidade de comutação;
Entradas compatíveis com CMOS/LSTTL;
Histerese nas entradas;
Saídas totem-pole;
Proteção contra operação com baixa tensão de alimentação;
Encapsulamento DIP-8 PTH;
Indicado para acionamento de MOSFETs de potência.

Entre as aplicações típicas estão fontes chaveadas, conversores DC-DC, circuitos de carga de capacitores, dobradores/inversores de tensão e controladores de motores.

📄 DATASHEET

Datasheet oficial – onsemi MC34151 / MC33151:
Datasheet MC34151P – onsemi
