Circuito Integrado MC3486N Quad Receiver RS-422 16 Pinos PTH

Código: 15258 Marca: TEXAS

~~R$ 2,00~~ R$ 1,30

Qtde: Comprar Agora Estoque: Disponível

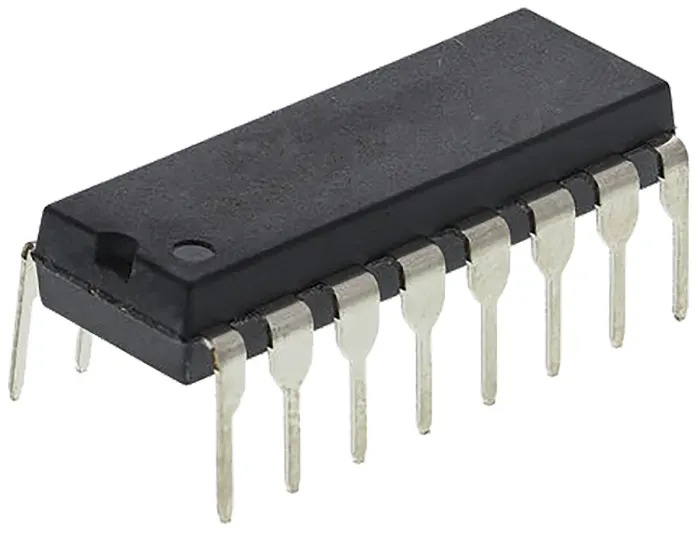

Circuito Integrado MC3486N Receptor Quadruplo RS-422/RS-423 DIP-16 PTH – Texas Instruments

O MC3486N da Texas Instruments é um circuito integrado receptor diferencial quádruplo, desenvolvido para interfaces de comunicação RS-422 e RS-423. O dispositivo integra quatro receptores independentes com entradas diferenciais e saídas compatíveis com TTL, incluindo operação em 3 estados (3-State).

O MC3486N opera com alimentação única de 5 V e é fornecido em encapsulamento PDIP-16, adequado para montagem PTH (Through-Hole) em placas de circuito impresso.

📋 ESPECIFICAÇÕES TÉCNICAS

• Fabricante: Texas Instruments
• Código: MC3486N
• Família: MC3486
• Tipo: Receptor diferencial de linha
• Número de receptores: 4
• Protocolos/Interfaces: RS-422 / RS-423
• Saídas: TTL compatíveis, 3-State
• Tensão de alimentação: 5 V
• Faixa de alimentação: 4,75 V a 5,25 V
• Taxa de dados: até 10 Mb/s
• Corrente de alimentação: até 85 mA
• Temperatura de operação: 0 °C a +70 °C
• Encapsulamento: PDIP-16 / DIP-16
• Número de pinos: 16
• Montagem: PTH / Through-Hole
• Embalagem: Tubo (Tube)

⚡ CARACTERÍSTICAS

O MC3486N possui quatro canais independentes de recepção diferencial, permitindo a utilização em sistemas de comunicação que utilizam os padrões RS-422 e RS-423.

Suas saídas TTL compatíveis e de 3 estados permitem que o circuito seja utilizado em sistemas com barramentos compartilhados e diferentes arquiteturas de comunicação digital.

O dispositivo foi projetado para operar com uma única fonte de 5 V e possui tempos de transição rápidos, sendo indicado para aplicações de interface e comunicação digital.

🔧 APLICAÇÕES

• Interfaces RS-422
• Interfaces RS-423
• Comunicação de dados diferencial
• Receptores de linha
• Sistemas de comunicação industrial
• Equipamentos de automação
• Sistemas digitais
• Interfaces entre circuitos digitais
• Barramentos de comunicação
• Equipamentos eletrônicos
• Projetos com lógica TTL
• Manutenção e reparação de equipamentos eletrônicos
