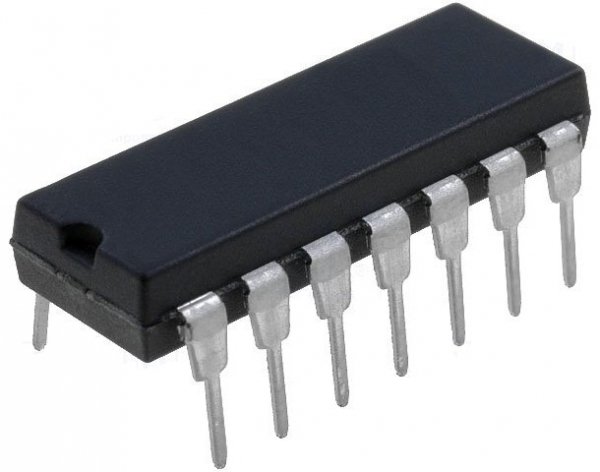

Circuito Integrado MM74HCT08N Porta Lógica AND DIP-14

Código: 12367 Marca: Onsemi

~~R$ 4,00~~ R$ 2,60

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado MM74HCT08N DIP-14 PTH (74HCT08), da onsemi, é um componente lógico da família 74HCT, desenvolvido com tecnologia CMOS compatível com níveis lógicos TTL. O dispositivo integra quatro portas lógicas AND independentes, cada uma com duas entradas, permitindo realizar operações lógicas em diversos circuitos digitais.

O MM74HCT08N opera com alimentação de 4,5 V a 5,5 V, possui baixo consumo de corrente e tempo de propagação de até aproximadamente 18 ns a 5 V, conforme as condições especificadas. Seu encapsulamento DIP-14 permite montagem PTH/Through Hole, sendo indicado para projetos de lógica digital, sistemas de controle, interfaces eletrônicas, circuitos combinacionais e aplicações com microcontroladores.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado Porta Lógica AND
Marca: onsemi
Part Number: MM74HCT08N
Código / Série: 74HCT08
Tipo de lógica: AND
Número de circuitos: 4 portas AND
Número de entradas por porta: 2
Número total de entradas: 8
Tecnologia: HCT CMOS
Compatibilidade lógica: CMOS / TTL
Tensão de alimentação: 4,5 V a 5,5 V
Nível lógico de entrada LOW: até 0,8 V
Nível lógico de entrada HIGH: a partir de 2 V
Corrente de saída HIGH: até 4,8 mA
Corrente de saída LOW: até 4,8 mA
Atraso de propagação: até 18 ns a 5 V
Corrente quiescente máxima: 2 µA
Temperatura de operação: -40°C a +85°C
Montagem: PTH / Through Hole
Encapsulamento: DIP-14 / 14-DIP
Número de terminais: 14

📄 DATASHEET

MM74HCT08 – Quad 2-Input AND Gate – onsemi:

Datasheet oficial MM74HCT08 – onsemi (PDF)
