Circuito Integrado MOC3023SM Optotriac Driver SOIC-6 SMD onsemi

Código: 9537 Marca: Onsemi

~~R$ 6,50~~ R$ 4,22

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

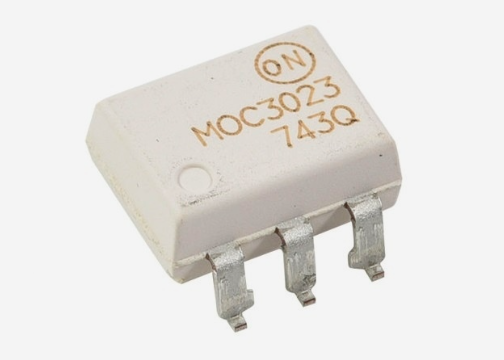

O Circuito Integrado MOC3023SM SMD-6 (SMD) da onsemi é um optoacoplador com saída TRIAC (Optotriac Driver), desenvolvido para proporcionar isolamento galvânico entre circuitos de baixa e alta tensão, garantindo maior segurança e confiabilidade em aplicações de acionamento de cargas em corrente alternada (CA). O dispositivo não possui detecção de cruzamento por zero (Non-Zero Crossing), permitindo o controle de fase (Phase Control), ideal para dimmers e controle de potência.

O MOC3023SM integra um LED infravermelho e um driver óptico para TRIAC em um único encapsulamento, oferecendo excelente imunidade a ruídos elétricos e isolamento de aproximadamente 4.170 Vrms entre entrada e saída. Seu encapsulamento SMD-6 (SOIC-6) facilita a montagem automatizada em placas de circuito impresso, tornando-o ideal para projetos compactos e de alta confiabilidade.

Fabricado pela onsemi, referência mundial em semicondutores, este optoacoplador é amplamente utilizado em relés de estado sólido (SSR), controle de motores AC, automação industrial, inversores, eletrodomésticos, iluminação, dimmers e sistemas embarcados.

🔧 CARACTERÍSTICAS TÉCNICAS

Marca: onsemi
Modelo: MOC3023SM
Tipo: Optoacoplador com Saída TRIAC (Optotriac Driver)
Configuração: 1 Canal
Saída: Driver para TRIAC
Detecção de cruzamento por zero: Não (Non-Zero Crossing)
Isolação elétrica: Aproximadamente 4.170 Vrms
Tecnologia: Acoplamento óptico
Baixa corrente de disparo do LED
Alta imunidade a ruídos elétricos
Encapsulamento: SMD-6 (SOIC-6)
Montagem: SMD (Surface Mount Device)
Compatível com soldagem por refusão (Reflow)

✅ APLICAÇÕES

Relés de estado sólido (SSR)
Controle de motores CA
Dimmers de iluminação
Controle de fase (Phase Control)
Acionamento de TRIACs e SCRs
Automação industrial
Equipamentos industriais
Eletrodomésticos
Fontes de alimentação
Sistemas embarcados

⭐ BENEFÍCIOS

Isolamento galvânico entre os circuitos de controle e potência
Ideal para controle de fase em cargas CA
Alta imunidade a interferências eletromagnéticas
Acionamento seguro de TRIACs e SCRs
Encapsulamento SMD compacto
Elevada confiabilidade e longa vida útil
Fácil integração em projetos eletrônicos
Produto original onsemi

📄 DATASHEET

onsemi – MOC3023M / MOC3023SM Datasheet (PDF):
https://www.onsemi.com/pdf/datasheet/moc3023m-d.pdf
