Optoacoplador MOC3052 Driver TRIAC 600V 1 Canal DIP-6

Código: 16066 Marca: Lite-On

~~R$ 4,50~~ R$ 2,92

Qtde: Comprar Agora Estoque: Disponível

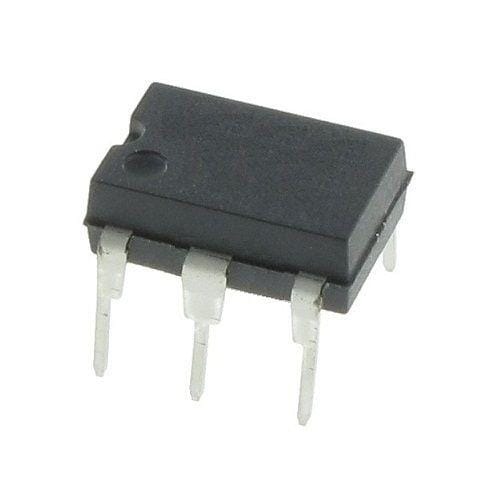

Circuito Integrado MOC3052 Optoacoplador TRIAC 600V DIP-6 PTH – Lite-On

O MOC3052 é um optoacoplador (photocoupler) com saída TRIAC, desenvolvido pela Lite-On para realizar isolamento elétrico entre circuitos de controle e circuitos de potência em aplicações com corrente alternada.

O componente possui 1 canal, tensão repetitiva de bloqueio de saída de até 600 V e isolamento entre entrada e saída de 5.000 Vrms. A versão DIP-6 utiliza montagem PTH / Through-Hole, sendo adequada para placas de circuito impresso convencionais.

O MOC3052 é uma versão sem circuito de zero-crossing, permitindo o acionamento do TRIAC em diferentes pontos do ciclo da tensão AC. Essa característica é útil em aplicações de controle de potência, como dimmers, controle de motores, relés de estado sólido e acionamento de cargas AC.

📋 ESPECIFICAÇÕES TÉCNICAS

Fabricante: Lite-On Technology
Modelo: MOC3052
Tipo: Optoacoplador / Photocoupler
Saída: TRIAC / PhotoTRIAC
Número de canais: 1
Tensão de bloqueio da saída: 600 V
Tensão de isolamento: 5.000 Vrms
Circuito Zero-Crossing: Não
Corrente máxima de entrada (IF): 50 mA
Corrente de disparo do LED (IFT): máx. 10 mA
Tensão direta típica (VF): 1,2 V @ 20 mA
dV/dt estático: mín. 1.000 V/µs
Corrente de retenção (IH): aproximadamente 250 µA
Encapsulamento: DIP-6
Montagem: PTH / Through-Hole
Número de pinos: 6
Conformidade: RoHS

🔧 CARACTERÍSTICAS

Optoacoplador com saída TRIAC;
Isolamento galvânico entre entrada e saída;
Tensão de bloqueio de até 600 V;
Isolamento de 5.000 Vrms;
1 canal;
Sem circuito de detecção de zero-crossing;
Alta imunidade a variações de dV/dt;
Encapsulamento DIP-6;
Montagem PTH / Through-Hole;
Indicado para acionamento de TRIACs externos e cargas AC.

⚙️ APLICAÇÕES

O MOC3052 pode ser utilizado em:

Controle de potência AC;
Dimmers para lâmpadas;
Controle de motores AC;
Relés de estado sólido (SSR);
Controle de solenoides e válvulas;
Controle de temperatura;
Acionamento de TRIACs;
Chaves eletrônicas de potência;
Ballasts eletrônicos;
Interfaces entre microcontroladores e cargas AC.

📄 DATASHEET

Datasheet oficial Lite-On – MOC3052 Series:

Datasheet MOC3052 Series – Lite-On
