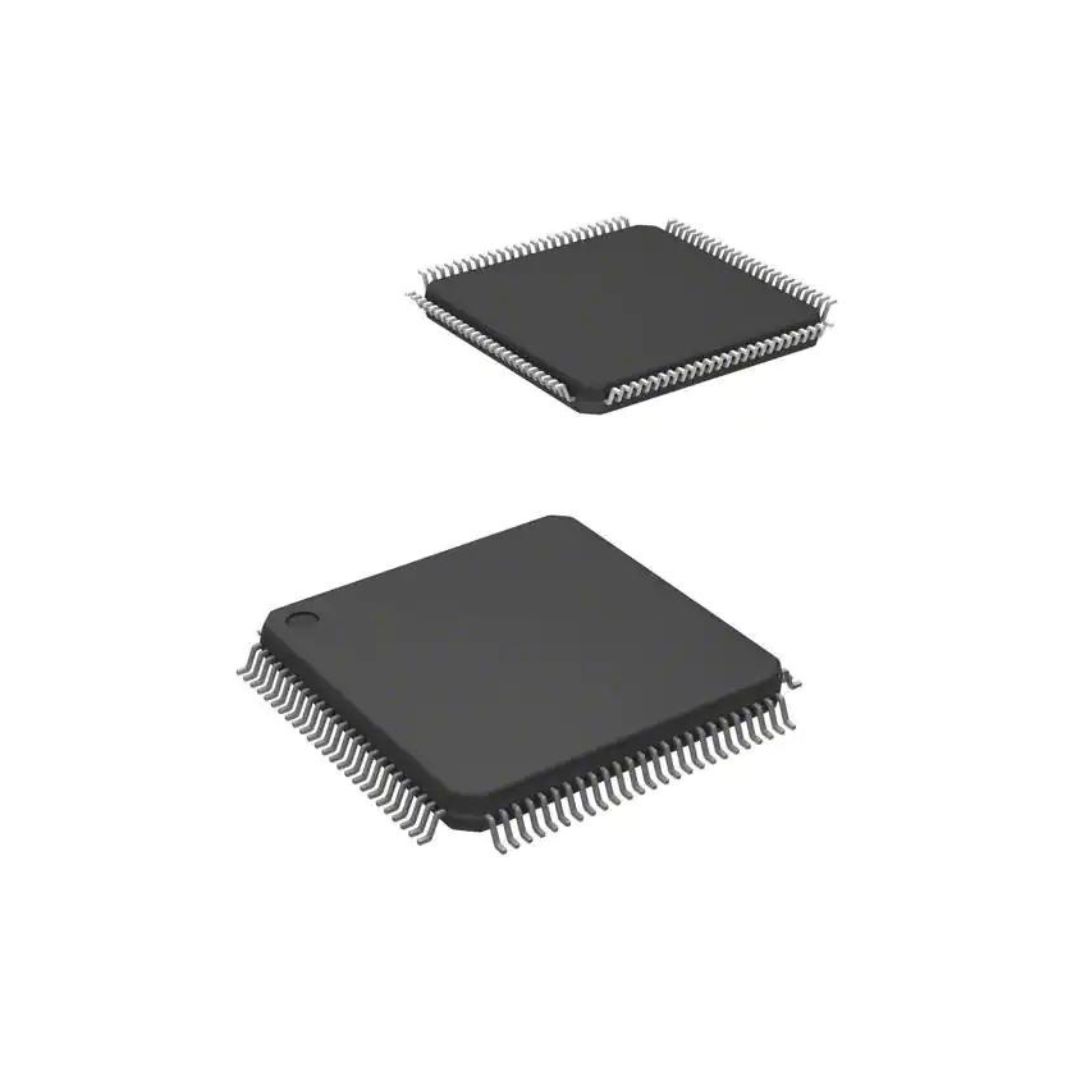

MSP430F5438 Microcontrolador 16 Bits 256KB Flash 100-LQFP

Código: 10674 Marca: Texas Instruments

~~R$ 40,50~~ R$ 26,32

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado MSP430F5438 da Texas Instruments é um microcontrolador de 16 bits da família MSP430, desenvolvido para aplicações de baixo consumo de energia, sistemas embarcados, controle, automação e instrumentação. O dispositivo combina processamento, memória e diversos periféricos em um único componente.

O MSP430F5438 possui 256 KB de memória Flash, 16 KB de SRAM, arquitetura RISC de 16 bits e frequência de operação de até 18 MHz. O microcontrolador também integra ADC SAR de 12 bits com 14 canais, DMA, temporizadores de 16 bits, multiplicador de hardware e módulo de relógio em tempo real (RTC).

O dispositivo oferece interfaces de comunicação UART, SPI e I²C, além de até 87 GPIOs, permitindo sua utilização em projetos que exigem grande quantidade de entradas e saídas e diferentes recursos de comunicação. Sua alimentação opera na faixa de 2,2 V a 3,6 V, com recursos de baixo consumo para aplicações alimentadas por bateria.

A versão MSP430F5438 utiliza encapsulamento LQFP-100 (PZ), adequado para montagem SMD/SMT em placas de circuito impresso. A Texas Instruments informa que este modelo não é recomendado para novos projetos, sendo mantido para clientes existentes; para novos projetos, a fabricante indica o MSP430F5438A como alternativa com a mesma configuração de memória e pinagem.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Microcontrolador de 16 bits
Código: MSP430F5438
Marca: Texas Instruments
Família: MSP430F5xx
Arquitetura: RISC de 16 bits
Frequência máxima: 18 MHz
Memória Flash: 256 KB
Memória SRAM: 16 KB
Conversor A/D: SAR de 12 bits
Canais ADC: 14
Número de GPIOs: Até 87
Interfaces: UART, SPI e I²C
Interfaces USCI: Até 4
Temporizadores: 3 temporizadores de 16 bits
DMA: Sim
Multiplicador de hardware: Sim
RTC: Sim
Watchdog Timer: Sim
Tensão de alimentação: 2,2 V a 3,6 V
Arquitetura de baixo consumo: Sim
Tipo de montagem: SMD / SMT
Encapsulamento: LQFP-100 / PZ
Número de pinos: 100
Dimensões aproximadas: 16 mm × 16 mm
Faixa de temperatura: -40 °C a +85 °C
Status: Não recomendado para novos projetos
Alternativa indicada pela TI: MSP430F5438A

⚙️ APLICAÇÕES

🔹 Sistemas embarcados
🔹 Automação industrial
🔹 Instrumentação eletrônica
🔹 Sistemas de medição
🔹 Aquisição de dados
🔹 Controle de sensores
🔹 Equipamentos alimentados por bateria
🔹 Sistemas de baixo consumo
🔹 Controle de motores
🔹 Sistemas de monitoramento
🔹 Equipamentos industriais
🔹 Comunicação serial
🔹 Projetos com ADC
🔹 Sistemas de controle digital
🔹 Aplicações com múltiplas entradas e saídas

📄 DATASHEET

Datasheet oficial – MSP430F5438 | Texas Instruments:
Consultar Datasheet MSP430F5438 – Texas Instruments
