Circuito Integrado PCF7991AT Controlador 14 Pinos SMD

Código: 12503 Marca: NXP Semiconductors

~~R$ 60,00~~ R$ 39,00

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado PCF7991AT SMD SOIC-14, da NXP Semiconductors, é um Advanced Basestation IC (ABIC) altamente integrado, desenvolvido para sistemas de RFID de baixa frequência (LF) e aplicações de identificação por radiofrequência.

O dispositivo foi projetado especialmente para sistemas de imobilizador automotivo, permitindo realizar operações de leitura e escrita em transponders de identificação. É compatível com a família de transponders PCF79xx e com outros transponders que operam em 125 kHz, utilizando ASK para escrita e AM/PM para leitura.

O PCF7991AT integra diversos recursos necessários para uma estação-base RFID, incluindo driver de antena, modulador, receptor, demodulador AM/PM, filtros programáveis, amplificador e digitizador. A tecnologia de Adaptive Sampling Time (AST) melhora a faixa de operação do sistema e contribui para maior robustez na recepção dos sinais do transponder.

O circuito também possui detecção de falha ou curto-circuito da antena, filtro EMI integrado, oscilador de clock e interface serial de três fios para comunicação e configuração através de um microcontrolador. A interface pode ser configurada para operação com dois fios.

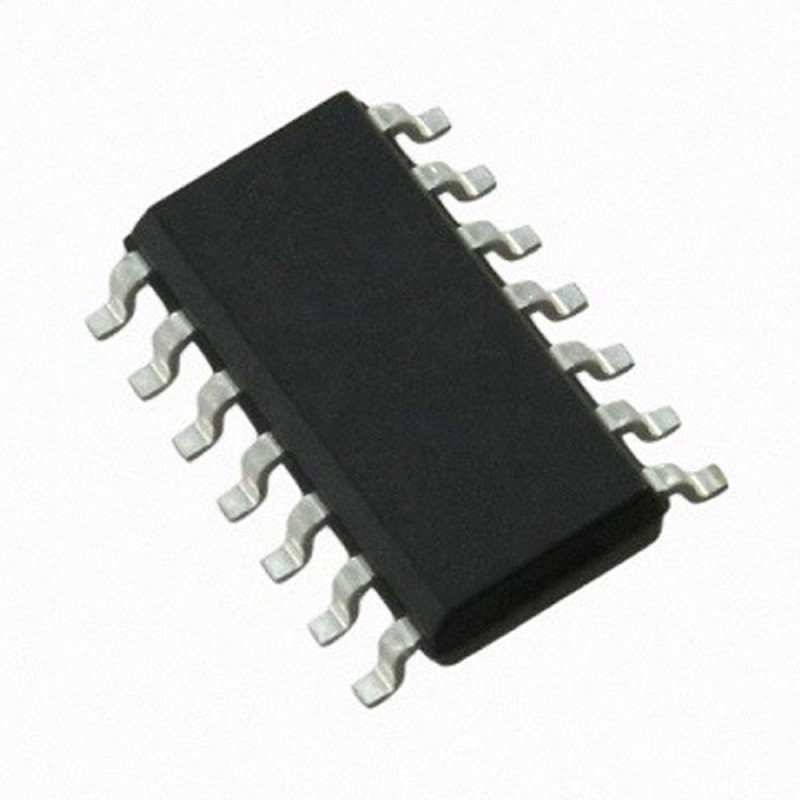

Seu encapsulamento SO-14 / SOIC-14 SMD proporciona uma solução compacta para projetos de RFID, sistemas de acesso e aplicações automotivas que necessitam de comunicação com transponders.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Advanced Basestation IC (ABIC)
Marca: NXP Semiconductors
Part Number: PCF7991AT
Tipo: CI RFID / Interface para Transponder
Aplicação principal: RFID de baixa frequência e imobilizador automotivo
Frequência de operação do oscilador: 4 MHz a 16 MHz
Frequência da portadora RFID: 125 kHz
Tensão de alimentação: 4,5 V a 5,5 V
Modulação de escrita: ASK
Demodulação de leitura: AM/PM
Método de demodulação: Adaptive Sampling Time (AST)
Função: Leitura e escrita de transponders
Driver de antena: Integrado
Modulador: Integrado
Receptor: Integrado
Filtro EMI: Integrado
Detecção de falha da antena: Sim
Interface com microcontrolador: Serial de 3 fios, configurável para 2 fios
Sensibilidade do receptor: aproximadamente 2 mVpp
Corrente de acionamento da antena: até 400 mA pico, conforme condições especificadas
Montagem: SMD / SMT
Encapsulamento: SO-14 / SOIC-14
Número de terminais: 14
Temperatura de operação: -40 °C a +85 °C
Aplicações: RFID, imobilizadores automotivos, sistemas de identificação, antenas inteligentes, antenas ativas, controle de acesso e leitores de transponders.
