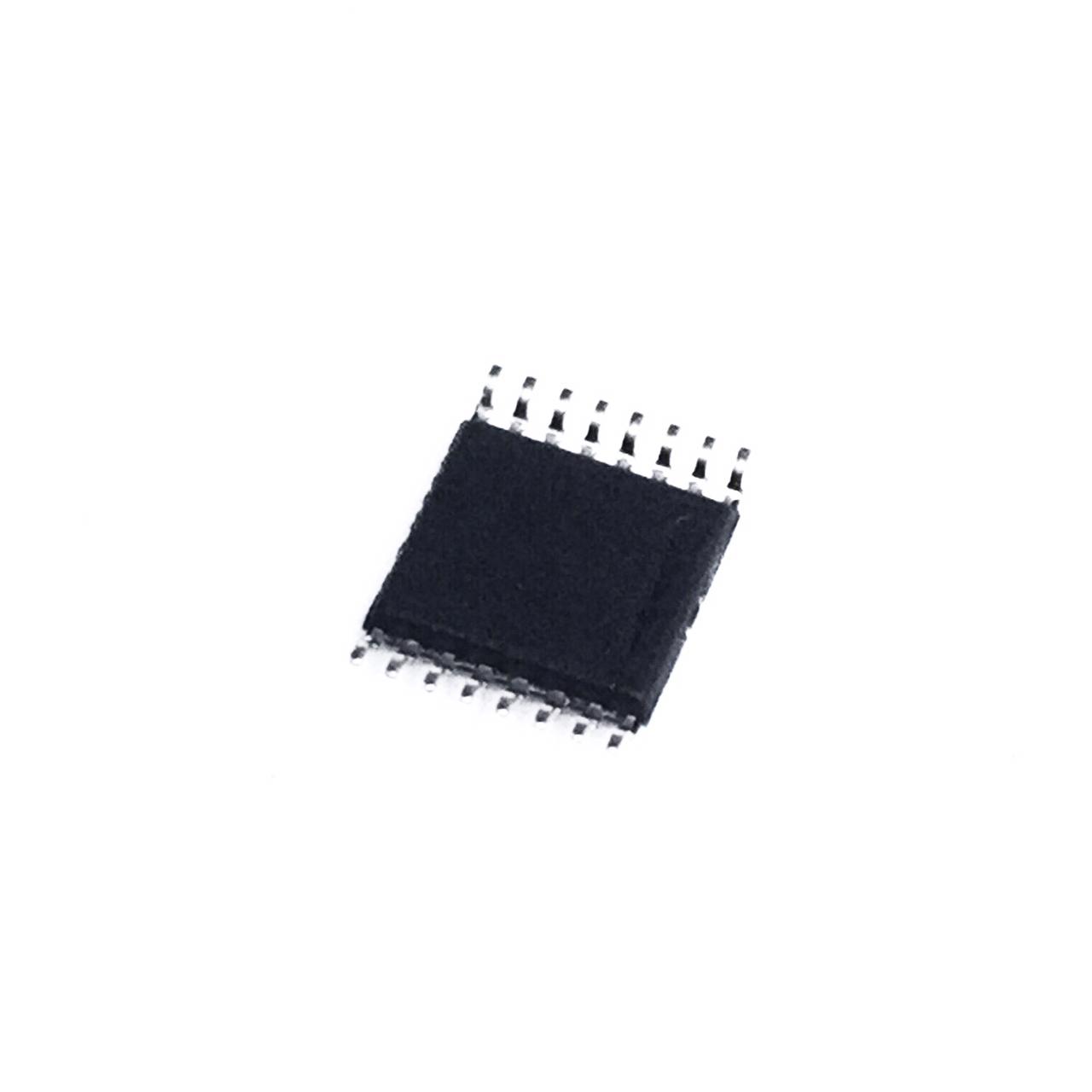

PGA309A Circuito Integrado TSSOP-16 SMD

Código: 10065 Marca: TEXAS

~~R$ 44,00~~ R$ 28,60

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado PGA309A é um condicionador de sinal programável para sensores de ponte, desenvolvido pela Texas Instruments para aplicações que exigem amplificação, calibração e compensação precisa de sinais provenientes de sensores. O dispositivo combina um caminho analógico de precisão com recursos de calibração digital, permitindo compensar erros de offset, span, deriva de temperatura e não linearidade do sensor.

O PGA309 foi projetado para aplicações com sensores de pressão, força, strain gauge e células de carga, oferecendo saída de tensão ratiométrica ou absoluta. O componente possui amplificador de ganho programável, circuito de linearização, referência de tensão, monitoramento de falhas e sensor de temperatura interno ou externo.

A calibração pode ser realizada por interface serial de um fio ou dois fios, com parâmetros armazenados em memória não volátil externa, eliminando a necessidade de ajustes manuais com potenciômetros. Seu encapsulamento TSSOP-16 permite montagem SMD/SMT, sendo adequado para placas eletrônicas compactas e sistemas de medição de alta precisão.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado / Condicionador de Sinal
Marca: Texas Instruments
Modelo: PGA309A
Tipo: Condicionador de Sinal Programável
Aplicação principal: Sensores de ponte
Tipo de entrada: Diferencial
Tipo de saída: Tensão
Saída: Ratiométrica ou absoluta
Ganho programável: 2,7 V/V a 1152 V/V
Tensão de alimentação: 2,7 V a 5,5 V
Calibração: Digital
Interface de calibração: 1 fio ou 2 fios
Compensação: Offset, span e deriva de temperatura
Linearização: Programável
Sensor de temperatura: Interno ou externo
Memória de calibração: EEPROM externa
Monitoramento: Falha, sobrecarga e burnout do sensor
Limitação: Over-scale / Under-scale
Encapsulamento: TSSOP-16
Montagem: SMD / SMT
Número de pinos: 16
Temperatura de operação: -40 °C a +125 °C

O fabricante especifica o PGA309 como um condicionador completo para sensores de ponte, com calibração digital, compensação de erros, linearização, monitoramento de falhas e alimentação de 2,7 V a 5,5 V.

📄 DATASHEET

Datasheet oficial Texas Instruments – PGA309 Voltage Output Programmable Sensor Conditioner:

Acessar Datasheet PGA309 – Texas Instruments
