CI PIC16F1503-I/SL Microcontrolador PIC16 3.5KB Flash SOIC-14 SMD
🔧 Circuito Integrado PIC16F1503-I/SL Microcontrolador 8 Bits SOIC-14 SMD – Microchip
O Circuito Integrado PIC16F1503-I/SL, da Microchip, é um microcontrolador PIC de 8 bits desenvolvido para aplicações de controle, automação, sistemas embarcados e projetos eletrônicos que necessitam de processamento e periféricos integrados.
O dispositivo possui 3,5 KB de memória Flash para programa, 128 bytes de RAM e frequência de operação de até 20 MHz. Também integra ADC de 10 bits com 8 canais, além de interfaces de comunicação I²C e SPI, oferecendo flexibilidade para diferentes projetos eletrônicos.
⚙️ Características Técnicas
- Produto: Circuito Integrado PIC16F1503-I/SL
- Fabricante: Microchip
- Família: PIC16
- Tipo: Microcontrolador MCU de 8 bits
- Memória Flash: 3,5 KB (2K × 14)
- RAM: 128 bytes
- Frequência máxima: 20 MHz
- I/Os: 11
- ADC: 10 bits
- Canais ADC: 8
- Interfaces: I²C e SPI
- Oscilador: Interno
- Tensão de alimentação: 2,3V a 5,5V
- Temperatura de operação: -40°C a +85°C
- Encapsulamento: SOIC-14
- Montagem: SMD / SMT
A DigiKey identifica o PIC16F1503-I/SL como MCU PIC de 8 bits, 20 MHz, com 3,5 KB de Flash, 128 × 8 bytes de RAM, ADC de 8 canais/10 bits, I²C, SPI e encapsulamento 14-SOIC.
🔧 Aplicações
O PIC16F1503-I/SL pode ser utilizado em:
- Sistemas embarcados;
- Automação e controle;
- Placas eletrônicas;
- Controle de sensores;
- Instrumentação;
- Controle de periféricos;
- Interfaces digitais;
- Sistemas de aquisição de dados;
- Equipamentos industriais;
- Projetos com microcontroladores PIC;
- Aplicações de controle e processamento de sinais.
A família PIC16F1503 possui recursos como PWM, temporizadores, watchdog, Brown-out Reset, ADC e periféricos de comunicação, permitindo desenvolver soluções compactas de controle e automação.

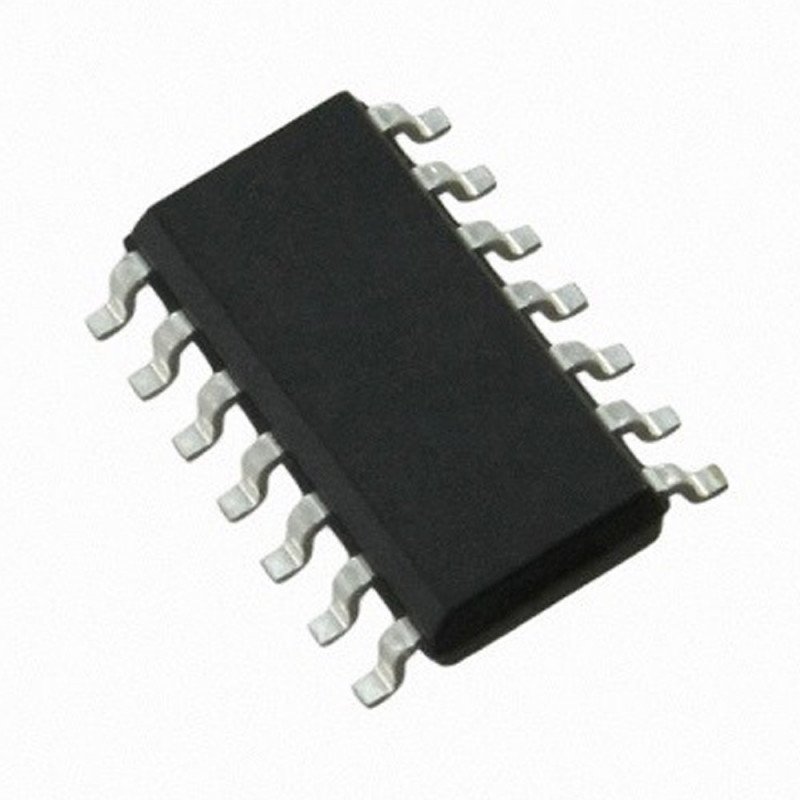

📦 Encapsulamento SOIC-14 SMD
O PIC16F1503-I/SL utiliza encapsulamento SOIC-14, com 14 terminais e montagem SMD/SMT, sendo indicado para instalação diretamente na superfície da placa de circuito impresso. A Microchip também especifica o encapsulamento SOIC como uma das opções para a família PIC16F1503.
📄 Datasheet
Datasheet oficial Microchip – PIC16(L)F1503:
Datasheet PIC16(L)F1503 – Microchip
