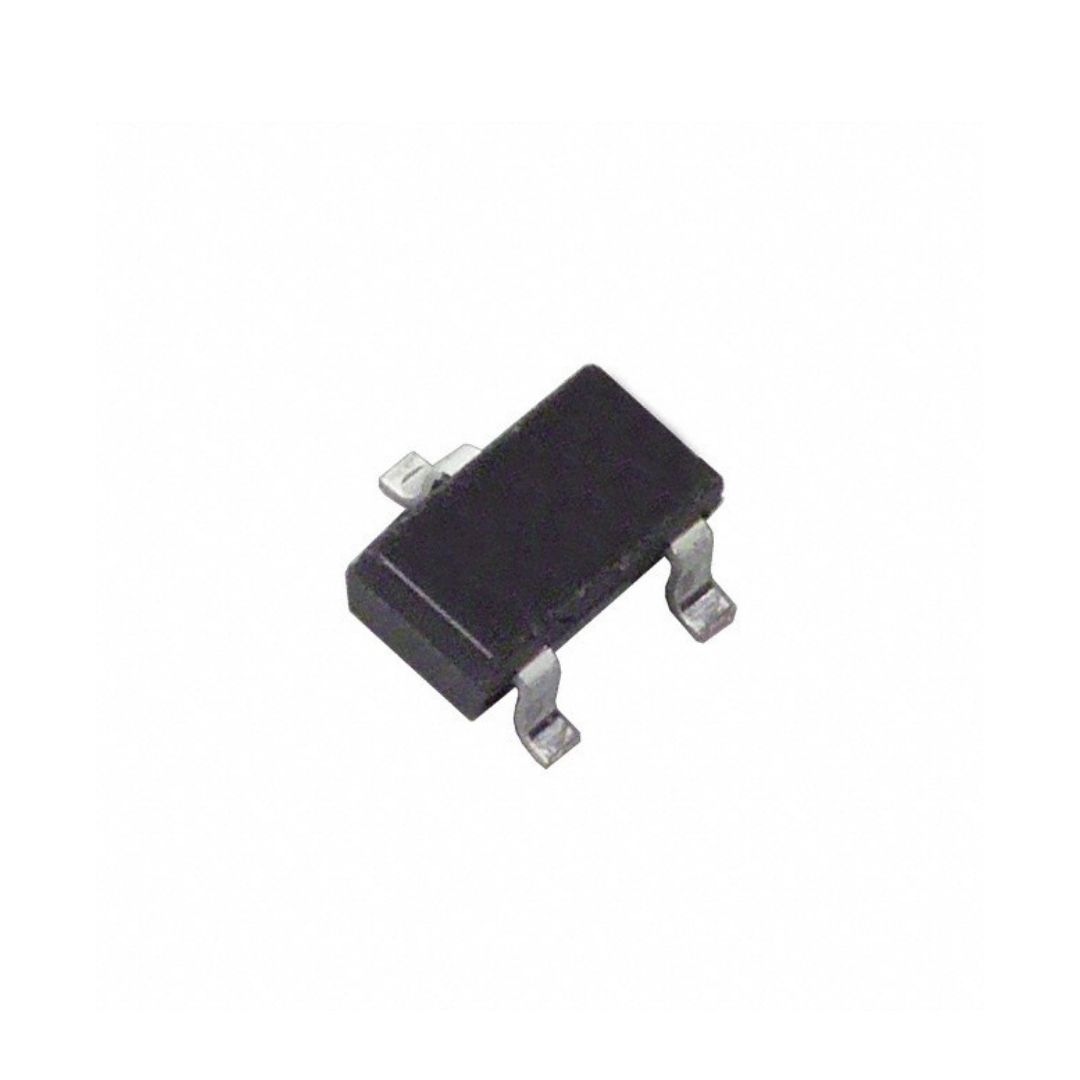

CI REF2930AIDBZT Referência de Tensão 3V SOT-23 3 Pinos

Código: 10613 Marca: Texas Instruments

~~R$ 31,00~~ R$ 20,15

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Circuito Integrado REF2930AIDBZT, da Texas Instruments, é uma referência de tensão de precisão de 3,0 V, desenvolvida para fornecer uma tensão de referência estável em circuitos eletrônicos, sistemas de medição, conversores de dados e aplicações de controle.

O REF2930 utiliza uma tecnologia de referência de tensão baseada em bandgap, combinando baixo consumo de corrente, boa estabilidade térmica e precisão adequada para aplicações que necessitam de uma tensão de referência confiável. O dispositivo apresenta consumo máximo de aproximadamente 50 µA e pode fornecer corrente de saída de até 25 mA.

Com encapsulamento compacto SOT-23 de 3 pinos, o REF2930AIDBZT é indicado para projetos que necessitam economizar espaço na placa de circuito impresso. A família REF29xx também não exige capacitor de carga para operação, embora seja estável com cargas capacitivas.

O componente possui baixo dropout de aproximadamente 1 mV, precisão inicial máxima especificada de ±2% e coeficiente de temperatura máximo de 100 ppm/°C, tornando-o adequado para aplicações de referência de tensão em equipamentos eletrônicos e sistemas alimentados por bateria.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Referência de Tensão de Precisão
Código: REF2930AIDBZT
Marca: Texas Instruments
Família: REF29xx
Função: Referência de tensão
Tensão de saída: 3,0 V
Tecnologia: Bandgap
Corrente de saída máxima: 25 mA
Corrente de alimentação máxima: 50 µA
Coeficiente de temperatura máximo: 100 ppm/°C
Precisão inicial máxima: ±2%
Dropout: aproximadamente 1 mV
Tensão de entrada: 3,001 V a 5,5 V
Temperatura de operação: -40 °C a +125 °C
Encapsulamento: SOT-23 (DBZ)
Número de pinos: 3
Tipo de montagem: SMD
Tecnologia de montagem: Surface Mount
Tipo: Referência de tensão de baixa potência
Status: Ativo

As especificações são baseadas na documentação oficial da Texas Instruments para o REF2930AIDBZT.

⚙️ APLICAÇÕES

🔹 Conversores A/D (ADC)
🔹 Conversores D/A (DAC)
🔹 Sistemas de aquisição de dados
🔹 Instrumentação eletrônica
🔹 Equipamentos de medição
🔹 Sistemas de controle
🔹 Circuitos de referência de tensão
🔹 Equipamentos alimentados por bateria
🔹 Dispositivos portáteis
🔹 Sistemas embarcados
🔹 Circuitos de precisão
🔹 Equipamentos industriais
🔹 Projetos eletrônicos
🔹 Sistemas de monitoramento
🔹 Circuitos de processamento de sinais

A Texas Instruments destaca a família REF29xx para aplicações que necessitam de referência de tensão de precisão, baixo consumo e baixo dropout, incluindo equipamentos portáteis e alimentados por bateria.

📄 DATASHEET

Datasheet oficial – Texas Instruments REF29xx:
Baixar Datasheet REF29xx – Texas Instruments
