CI SN7406DR 7406 Inversor SOIC-14 SMD

Código: 12647 Marca: Texas Instruments

~~R$ 10,00~~ R$ 6,50

Qtde: Comprar Agora Estoque: Disponível

📋 DESCRIÇÃO DO PRODUTO

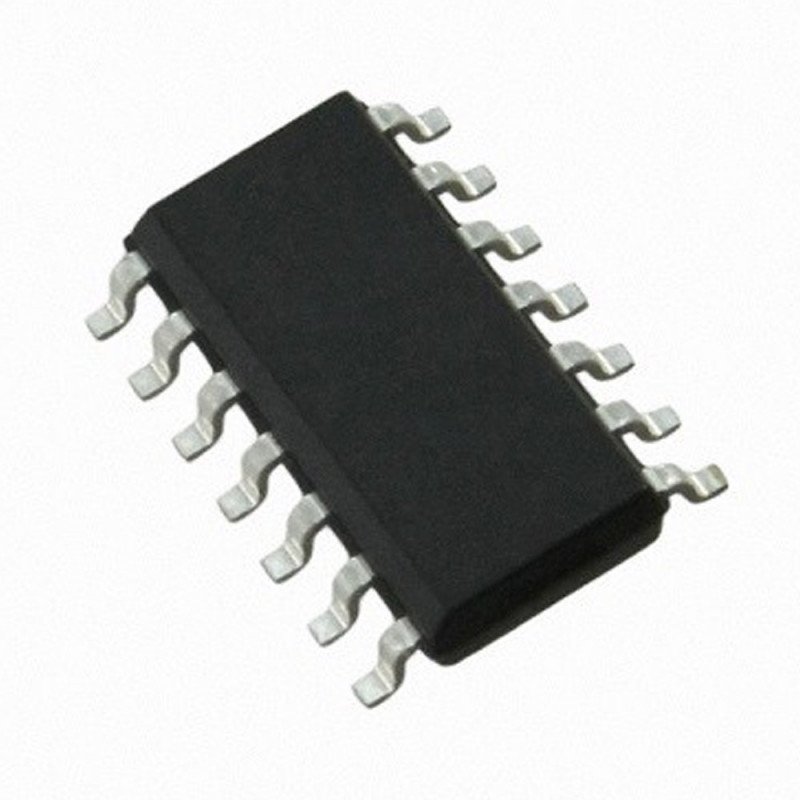

O Circuito Integrado SN7406DR SMD SOIC-14, da Texas Instruments, é um inversor lógico TTL de 6 canais com saídas Open Collector, desenvolvido para aplicações de interface, acionamento e conversão de níveis lógicos.

O componente possui seis inversores independentes, cada um com uma entrada e uma saída, sendo indicado para aplicações que necessitam de inversão de sinais lógicos e acionamento de cargas como relés, lâmpadas e outros circuitos digitais.

Seu encapsulamento SOIC-14 SMD permite montagem em superfície, sendo adequado para placas eletrônicas e projetos que utilizam lógica TTL.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado / Inversor Lógico
Marca: Texas Instruments
Modelo: SN7406DR
Família lógica: 7400 / 7406
Função: Inversor / Buffer / Driver
Número de canais: 6
Número de entradas: 6
Número de saídas: 6
Tipo de saída: Open Collector
Tecnologia: TTL Bipolar
Tensão de alimentação: 4,75 V a 5,25 V
Corrente de saída (Sink): até 40 mA
Tempo de propagação: até 23 ns a 5 V
Encapsulamento: SOIC-14
Montagem: SMD / SMT
Número de pinos: 14
Temperatura de operação: 0 °C a +70 °C
Código do encapsulamento: D
Status: Ativo

⚙️ APLICAÇÕES

Inversão de sinais lógicos
Interfaces entre circuitos TTL e MOS
Acionamento de relés
Acionamento de lâmpadas e indicadores
Drivers de cargas
Conversão de níveis lógicos
Circuitos digitais
Sistemas de controle e automação
Projetos eletrônicos com lógica TTL

📄 DATASHEET

Datasheet oficial Texas Instruments – SN7406:
Datasheet SN7406 – Texas Instruments
