SN7409N Lógica TTL 4 Portas AND Open Collector DIP-14

Código: 26 Marca: Texas Instruments

~~R$ 1,50~~ R$ 0,98

Qtde: Comprar Agora Estoque: Disponível

SN7409N – Porta Lógica AND Quádrupla Open Collector DIP-14 | Texas Instruments

O SN7409N da Texas Instruments é um circuito integrado de lógica TTL que contém quatro portas lógicas AND de duas entradas com saídas em coletor aberto (Open Collector). Este tipo de configuração permite maior flexibilidade em aplicações digitais, possibilitando interface com diferentes níveis de tensão e conexão em barramentos compartilhados.

Projetado para a tradicional família lógica TTL 7400, o SN7409N é amplamente utilizado em sistemas digitais, controle lógico, automação, interfaces de microcontroladores e projetos educacionais de eletrônica digital.

As saídas Open Collector permitem a utilização de resistores de pull-up externos, tornando o componente adequado para aplicações como wire-OR, controle de cargas externas e interligação entre circuitos digitais.

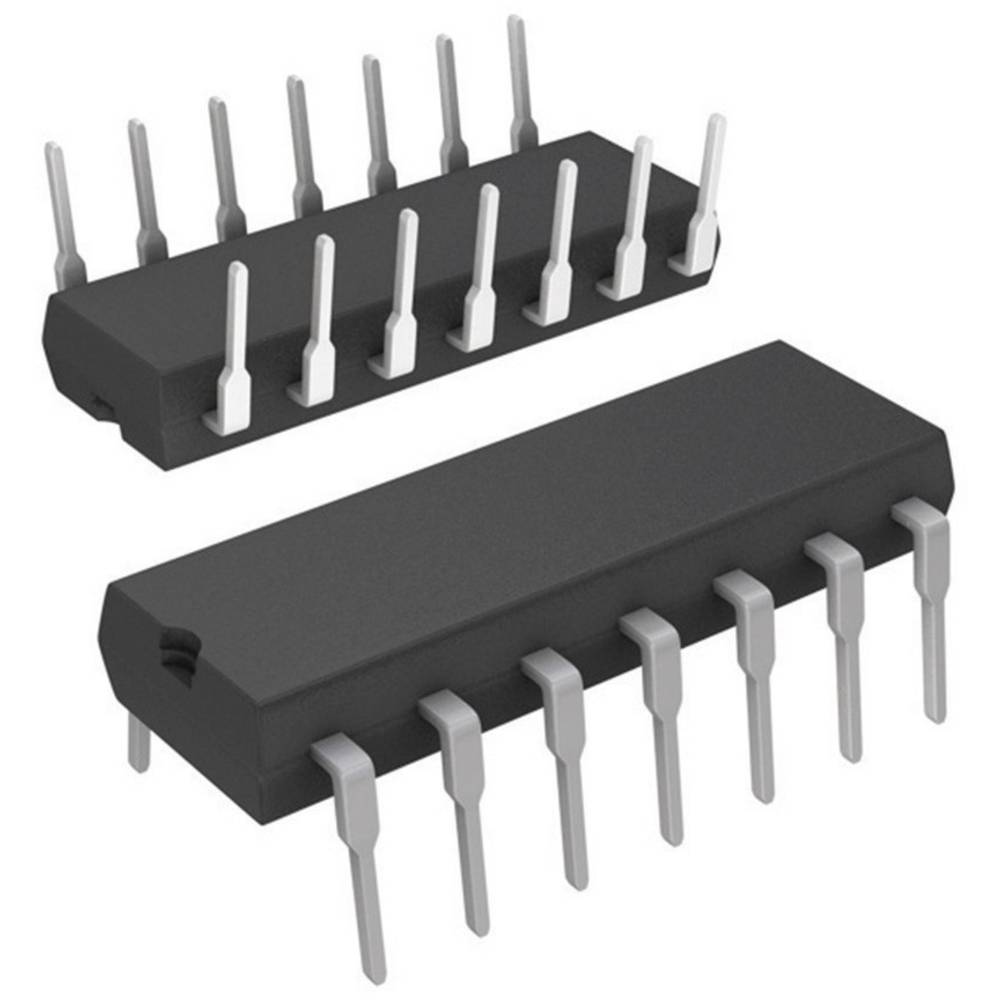

Seu encapsulamento DIP-14 com montagem PTH (Through Hole) facilita a instalação em placas de circuito impresso (PCB) e também em protoboards para desenvolvimento e prototipagem.

Principais Características

Part Number: SN7409N
Tipo: Porta lógica AND
Quantidade de portas: 4 (Quad)
Entradas por porta: 2 entradas
Tipo de saída: Open Collector
Tecnologia: TTL – série 7400
Encapsulamento: DIP-14
Montagem: PTH / Through Hole
Fabricante: Texas Instruments

Aplicações

Circuitos de lógica digital
Interfaces de controle eletrônico
Interligação de sistemas TTL
Aplicações com wire-OR
Controle de sinais digitais
Projetos eletrônicos educacionais e industriais

Conteúdo do Produto

1x Circuito Integrado SN7409N

Datasheet

Para especificações completas, diagramas e aplicações:

Datasheet oficial Texas Instruments:
https://www.ti.com/lit/ds/symlink/sn7409.pdf

O SN7409N da Texas Instruments é um circuito integrado de lógica TTL que contém 4 portas lógicas AND de duas entradas com saídas open collector. Indicado para aplicações em lógica digital, interfaces entre circuitos e controle de sinais, permite uso com resistores pull-up e configurações wire-OR. Possui encapsulamento DIP-14 com montagem PTH, ideal para PCB e prototipagem eletrônica.
