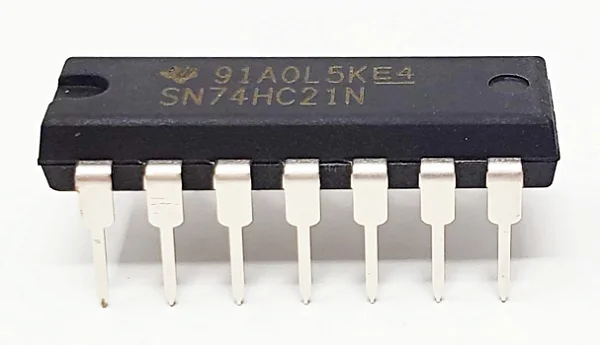

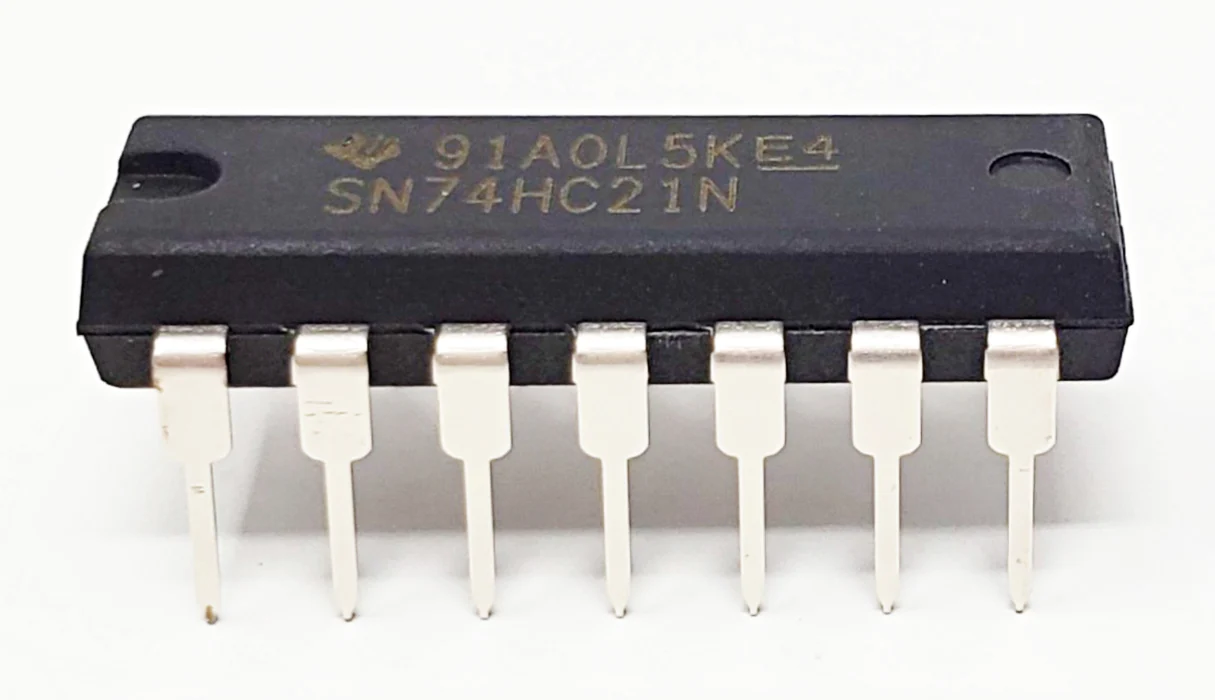

CI SN74HC21N DIP-14 4-Input AND Gate Duplo PTH

Código: 11907 Marca: Texas Instruments

~~R$ 3,50~~ R$ 2,28

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado SN74HC21N DIP-14 (PTH), da Texas Instruments, é um CI lógico da família 74HC que integra duas portas lógicas AND independentes de 4 entradas. O componente possui entradas CMOS, saídas push-pull e ampla faixa de alimentação de 2 V a 6 V, sendo indicado para aplicações de lógica digital e processamento de sinais em circuitos eletrônicos.

O modelo SN74HC21N utiliza encapsulamento PDIP-14 (DIP-14) para montagem PTH (Through-Hole), facilitando a instalação em placas de circuito impresso, protótipos e equipamentos eletrônicos.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado Lógico
Part Number: SN74HC21N
Marca: Texas Instruments
Família lógica: 74HC
Função: Dupla porta lógica AND de 4 entradas
Número de canais: 2
Entradas por canal: 4
Tipo de entrada: CMOS
Tipo de saída: Push-Pull
Tensão de alimentação: 2 V a 6 V
Corrente de saída: até 5,2 mA
Encapsulamento: PDIP-14 / DIP-14
Montagem: PTH / Through-Hole
Número de pinos: 14
Temperatura de operação: -40°C a +85°C
Entradas: Buffered
Data rate máximo: até 28 Mbps
Fanout: até 10 cargas LSTTL

Essas especificações são baseadas na documentação oficial da Texas Instruments para o SN74HC21N.

📄 DATASHEET

Datasheet oficial – Texas Instruments SN74HC21:
Datasheet SN74HC21 – Texas Instruments
