Circuito Integrado SN74HC273DWR Registrador 8 Bits SMD

Código: 12347 Marca: Texas Instruments

~~R$ 1,30~~ R$ 0,84

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

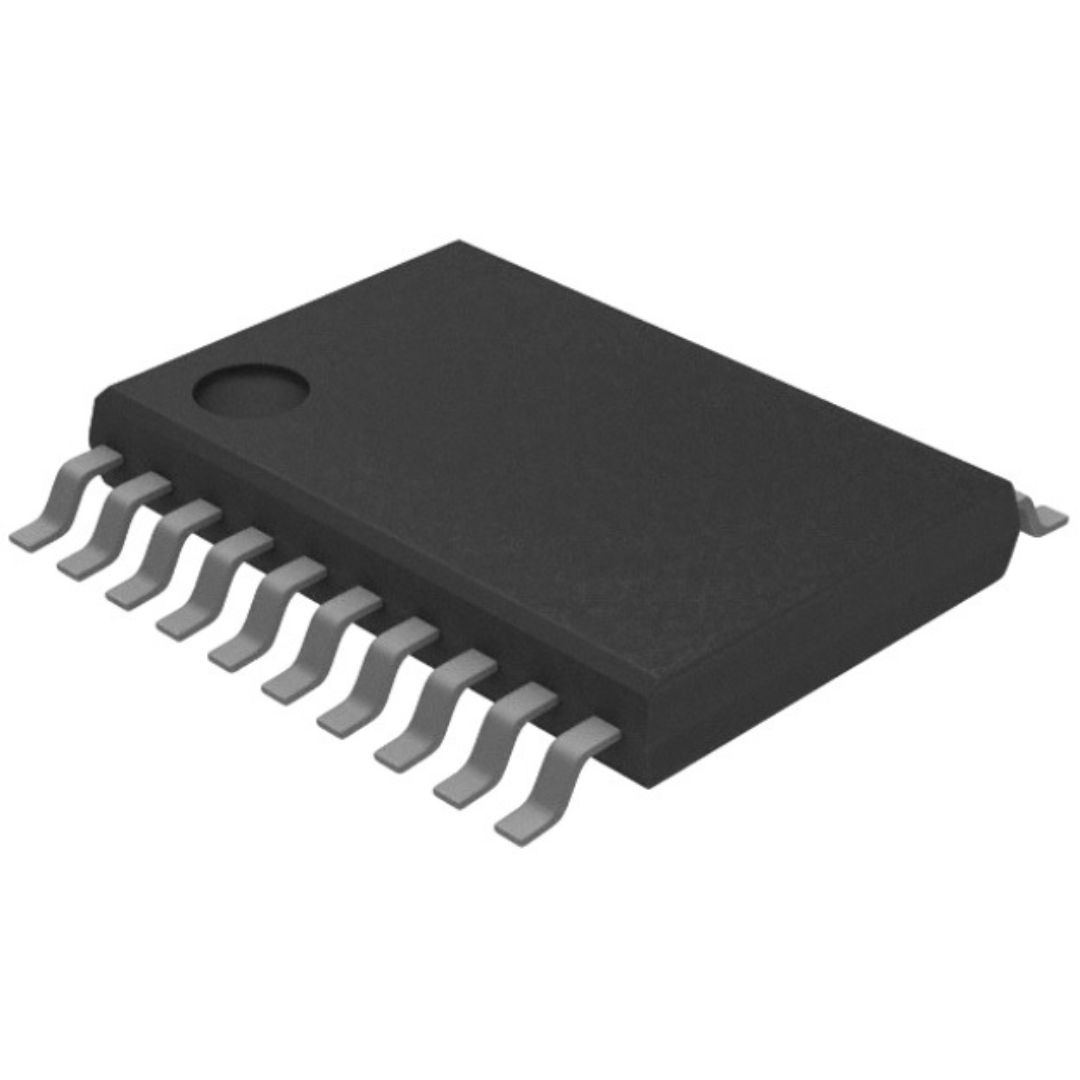

O Circuito Integrado SN74HC273DWR SOIC-20 SMD (HC273), da Texas Instruments, é um flip-flop tipo D octal de alta velocidade, desenvolvido para armazenamento e controle de dados em sistemas de lógica digital. O componente integra oito flip-flops D com saídas individuais, todos controlados por um clock comum e uma entrada de Clear (CLR).

O SN74HC273DWR transfere os dados das entradas D para as saídas Q na borda de subida do sinal de clock, enquanto a entrada Clear permite zerar as saídas independentemente do clock. O dispositivo opera com alimentação de 2 V a 6 V, possui baixo consumo de energia e saídas do tipo Push-Pull. Seu encapsulamento SOIC-20 permite montagem SMD/Surface Mount, sendo indicado para registradores de dados, circuitos de armazenamento, sistemas digitais, interfaces lógicas e aplicações com microcontroladores.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado Flip-Flop D Octal
Marca: Texas Instruments
Part Number: SN74HC273DWR
Código de marcação: HC273
Família lógica: 74HC
Tipo: Flip-Flop D
Número de flip-flops: 8
Tipo de acionamento: Borda positiva (Positive Edge)
Entrada Clear: Direta, ativa em nível baixo
Clock: Comum aos 8 flip-flops
Saídas: Q individuais
Tipo de saída: Push-Pull
Tensão de alimentação: 2 V a 6 V
Frequência máxima de clock: 28 MHz
Atraso de propagação típico: 12 ns
Corrente de alimentação máxima: 80 µA
Corrente de entrada máxima: 1 µA
Corrente de saída: ±4 mA a 5 V
Tecnologia: CMOS
Montagem: SMD / Surface Mount
Encapsulamento: SOIC-20 (DW)
Número de terminais: 20
Temperatura de operação: -40°C a +85°C
Aplicação: Armazenamento e controle de dados em circuitos digitais

📄 DATASHEET

SN74HC273 – Octal D-Type Flip-Flops With Clear – Texas Instruments:

Datasheet oficial SN74HC273 – Texas Instruments (PDF)
