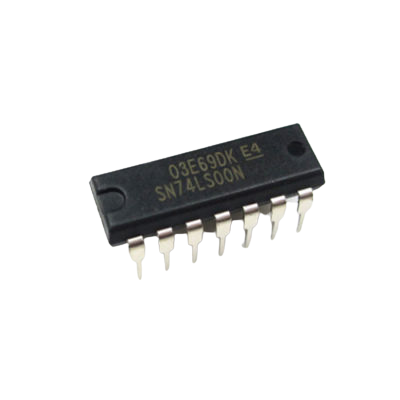

Circuito Integrado SN74LS00N Quad NAND DIP-14

35% de desconto

Código: 10033 Marca: TEXAS

~~R$ 2,24~~ R$ 1,46

Qtde: Comprar Agora Estoque: Disponível

🔌 DESCRIÇÃO DO PRODUTO

O Circuito Integrado SN74LS00N é um componente lógico da família 74LS, desenvolvido pela Texas Instruments e composto por quatro portas NAND independentes de 2 entradas. O dispositivo realiza a função lógica NAND e é indicado para projetos de eletrônica digital, circuitos de controle e sistemas que necessitam de processamento de sinais lógicos.

O SN74LS00N possui 4 canais, totalizando 8 entradas e 4 saídas, com operação em lógica TTL. O componente trabalha com alimentação de 4,75 V a 5,25 V e apresenta tempo de propagação de aproximadamente 10 ns, sendo adequado para aplicações de lógica digital que exigem resposta rápida.

Seu encapsulamento PDIP-14/DIP-14 possui 14 pinos e permite montagem PTH (Through Hole) em placas de circuito impresso convencionais, protoboards e projetos de desenvolvimento eletrônico.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Circuito Integrado / Porta Lógica
Marca: Texas Instruments
Modelo: SN74LS00N
Família lógica: 74LS
Função lógica: NAND
Número de portas: 4
Número de entradas: 8
Número de saídas: 4
Entradas por porta: 2
Tipo de lógica: TTL
Tensão de alimentação: 4,75 V a 5,25 V
Corrente de saída nível baixo: 8 mA
Corrente de saída nível alto: -400 µA
Tempo de propagação: aproximadamente 10 ns
Encapsulamento: PDIP-14 / DIP-14
Montagem: PTH / Through Hole
Número de pinos: 14
Temperatura de operação: 0 °C a +70 °C

As especificações de 4 portas NAND de 2 entradas, alimentação de 4,75–5,25 V, encapsulamento PDIP-14 e montagem Through Hole são confirmadas pela Texas Instruments e pelos distribuidores Mouser e DigiKey.

📌 APLICAÇÕES

Circuitos de lógica digital
Sistemas de controle
Processamento de sinais lógicos
Circuitos combinacionais
Circuitos sequenciais
Sistemas digitais
Automação eletrônica
Projetos com lógica TTL
Placas eletrônicas
Protótipos e projetos de eletrônica
Manutenção de equipamentos eletrônicos

O SN74LS00N pode ser utilizado em diferentes configurações de lógica digital, permitindo implementar funções de controle, combinação e processamento de sinais através de suas quatro portas NAND independentes.

📄 DATASHEET

Datasheet oficial Texas Instruments – SNx4LS00 Quadruple 2-Input Positive-NAND Gates:

Acessar Datasheet SN74LS00 – Texas Instruments
