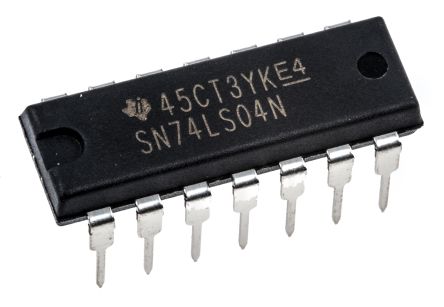

Chip Lógico SN74LS04N Texas - Circuito Integrado Inversor DIP-14

O Circuito Integrado SN74LS04N da Texas Instruments é um componente eletrônico desenvolvido para aplicações de lógica digital, contendo seis portas inversoras independentes (Hex Inverter). Integrante da família lógica TTL LS, esse CI realiza a operação lógica NOT, invertendo o nível lógico do sinal de entrada para gerar o nível lógico oposto na saída.

Com encapsulamento DIP-14 e terminais para montagem PTH (Through-Hole), o SN74LS04N é indicado para projetos eletrônicos, circuitos digitais, sistemas de controle, equipamentos de automação e aplicações educacionais que utilizam portas lógicas.

Fabricado pela Texas Instruments, esse circuito integrado é uma opção para projetos que necessitam de inversão de sinais lógicos em sistemas digitais compatíveis com a família TTL LS.

Principais Características

• Fabricante: Texas Instruments

• Código do produto (Part Number): SN74LS04N

• Tipo de componente: Circuito integrado lógico

• Função lógica: Inversor NOT (Hex Inverter)

• Quantidade de portas: 6 inversores independentes

• Família lógica: TTL LS

• Encapsulamento: DIP-14

• Número de terminais: 14 pinos

• Tipo de montagem: PTH (Through-Hole)

• Aplicações: Circuitos digitais, sistemas lógicos e projetos eletrônicos

Aplicações do Produto

O SN74LS04N pode ser utilizado em diversas aplicações eletrônicas, incluindo:

• Circuitos de lógica digital e sistemas TTL.

• Inversão de sinais lógicos em circuitos eletrônicos.

• Projetos com portas lógicas NOT.

• Sistemas de controle e processamento de sinais digitais.

• Equipamentos eletrônicos e circuitos de interface lógica.

• Protótipos em placas de circuito impresso e protoboards compatíveis.

• Projetos acadêmicos, educacionais e de desenvolvimento eletrônico.

Vantagens do SN74LS04N

O circuito integrado SN74LS04N reúne seis portas inversoras em um único componente, permitindo implementar diferentes funções de inversão lógica de maneira compacta e organizada. Seu encapsulamento DIP-14 facilita a montagem em placas de circuito impresso com furos metalizados ou não metalizados adequados, além de permitir o uso em protótipos e bancadas de desenvolvimento.

Por pertencer à família TTL LS, é importante verificar os níveis lógicos, a tensão de alimentação e os requisitos elétricos do circuito antes de utilizá-lo em um projeto.

Especificações Técnicas

Marca: Texas Instruments
Modelo: SN74LS04N
Part Number: SN74LS04N
Categoria: Circuito integrado digital
Função: Hex Inverter / Inversor lógico NOT
Família lógica: 74LS (TTL Low-Power Schottky)
Encapsulamento: DIP-14
Montagem: PTH / Through-Hole
Quantidade de portas lógicas: 6
Ficha técnica: Consulte o datasheet do fabricante para verificar os limites elétricos, as condições de operação e as especificações completas do componente.
