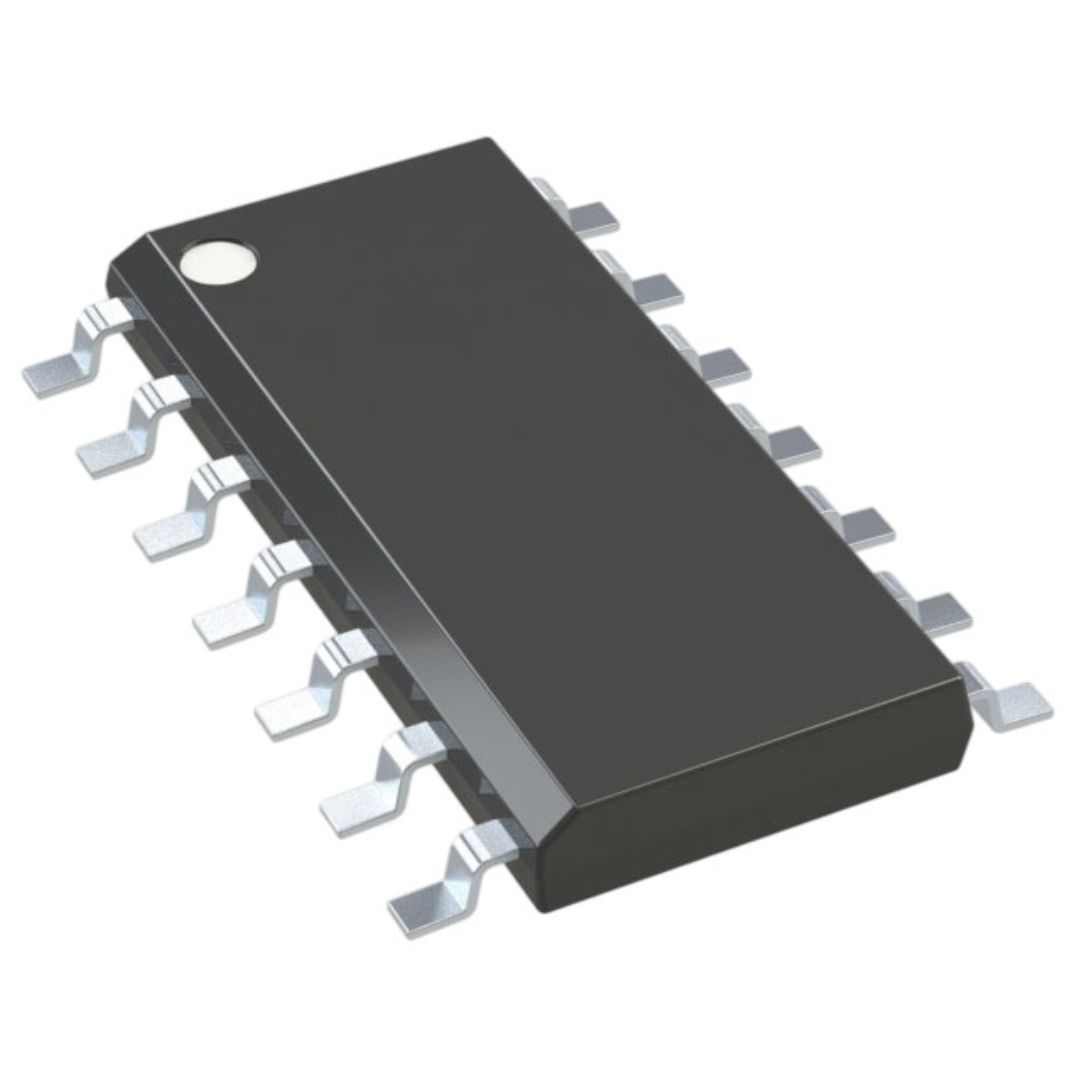

Circuito Integrado SN74LS06DR SOIC-14 SMD – Hex Inversor com Saídas Open Collector – Texas Instruments

🔹 Descrição do Produto

O SN74LS06DR da Texas Instruments é um circuito integrado lógico da família 74LS, composto por seis inversores lógicos com saídas de coletor aberto (Open Collector). Também conhecido como Hex Inverter Buffer/Driver, é utilizado em circuitos digitais que necessitam de inversão lógica e interfaceamento de sinais.

Cada uma das seis portas recebe um sinal lógico e fornece sua versão invertida. Como as saídas são de coletor aberto, elas podem exigir resistores externos de pull-up para gerar o nível lógico alto, de acordo com a tensão e a configuração do circuito. Essa característica também permite aplicações de acionamento e interfaceamento dentro dos limites elétricos especificados pelo fabricante.

O componente possui encapsulamento SOIC-14 para montagem SMD, adequado para placas eletrônicas compactas. É indicado para projetos digitais, circuitos de controle e manutenção de equipamentos que utilizem a família lógica 74LS06.

🔧 Especificações Técnicas

• Fabricante: Texas Instruments (TI)

• Código do componente: SN74LS06DR

• Família lógica: 74LS — TTL Schottky de baixa potência

• Categoria: Inversor lógico / buffer-driver

• Quantidade de portas: 6 inversores independentes

• Função lógica: NOT (inversão)

• Tipo de saída: Coletor aberto (Open Collector)

• Encapsulamento: SOIC-14

• Número de terminais: 14

• Tipo de montagem: SMD (Surface-Mount Device)

• Aplicação: Inversão lógica, interfaceamento e acionamento de sinais

⚙️ Características e Funcionamento

O SN74LS06DR integra seis inversores lógicos em um único componente. Cada porta converte o nível lógico de entrada para o nível lógico oposto.

A saída de coletor aberto funciona de maneira diferente de uma saída lógica convencional: o circuito interno consegue puxar a saída para nível baixo, enquanto o nível alto normalmente é obtido por meio de um resistor externo de pull-up ligado à tensão apropriada.

Principais características:

• Seis inversores lógicos independentes.

• Saídas de coletor aberto.

• Função de buffer e acionamento de sinais.

• Compatibilidade com circuitos da família 74LS, respeitando os níveis elétricos especificados.

• Possibilidade de interfaceamento com outros circuitos por meio de pull-up dimensionado corretamente.

• Encapsulamento SOIC-14 para montagem em superfície.

📐 Entenda as principais especificações

Hex Inverter: circuito integrado que reúne seis portas inversoras em um único encapsulamento.

Open Collector: tipo de saída que permite conduzir a saída para nível baixo; um resistor de pull-up é normalmente necessário para obter o nível alto.

74LS: família lógica TTL Schottky de baixa potência.

SOIC-14: encapsulamento de montagem em superfície com 14 terminais.

SMD: tecnologia de montagem diretamente na superfície da placa de circuito impresso.

🔌 Aplicações

O SN74LS06DR pode ser utilizado em circuitos compatíveis com suas especificações, como:

• Inversão de sinais lógicos digitais.

• Interfaceamento entre circuitos eletrônicos.

• Acionamento de cargas compatíveis com as características da saída.

• Circuitos de controle e automação.

• Condicionamento de sinais digitais.

• Placas eletrônicas de equipamentos industriais e comerciais.

• Manutenção e reparo de equipamentos que utilizem o 74LS06.

📦 Conteúdo da Embalagem

• 1 unidade de Circuito Integrado SN74LS06DR, conforme o anúncio.

⚠️ Atenção Antes da Compra

Confira a pinagem, a tensão de alimentação, os níveis lógicos e os limites de corrente e tensão das saídas antes da instalação ou substituição.

As saídas de coletor aberto normalmente necessitam de resistores de pull-up dimensionados para a aplicação. Não aplique tensão ou corrente acima dos limites indicados no datasheet. Verifique também se o encapsulamento SOIC-14 corresponde ao espaço e ao padrão de montagem da placa.

Datasheet oficial — Texas Instruments
