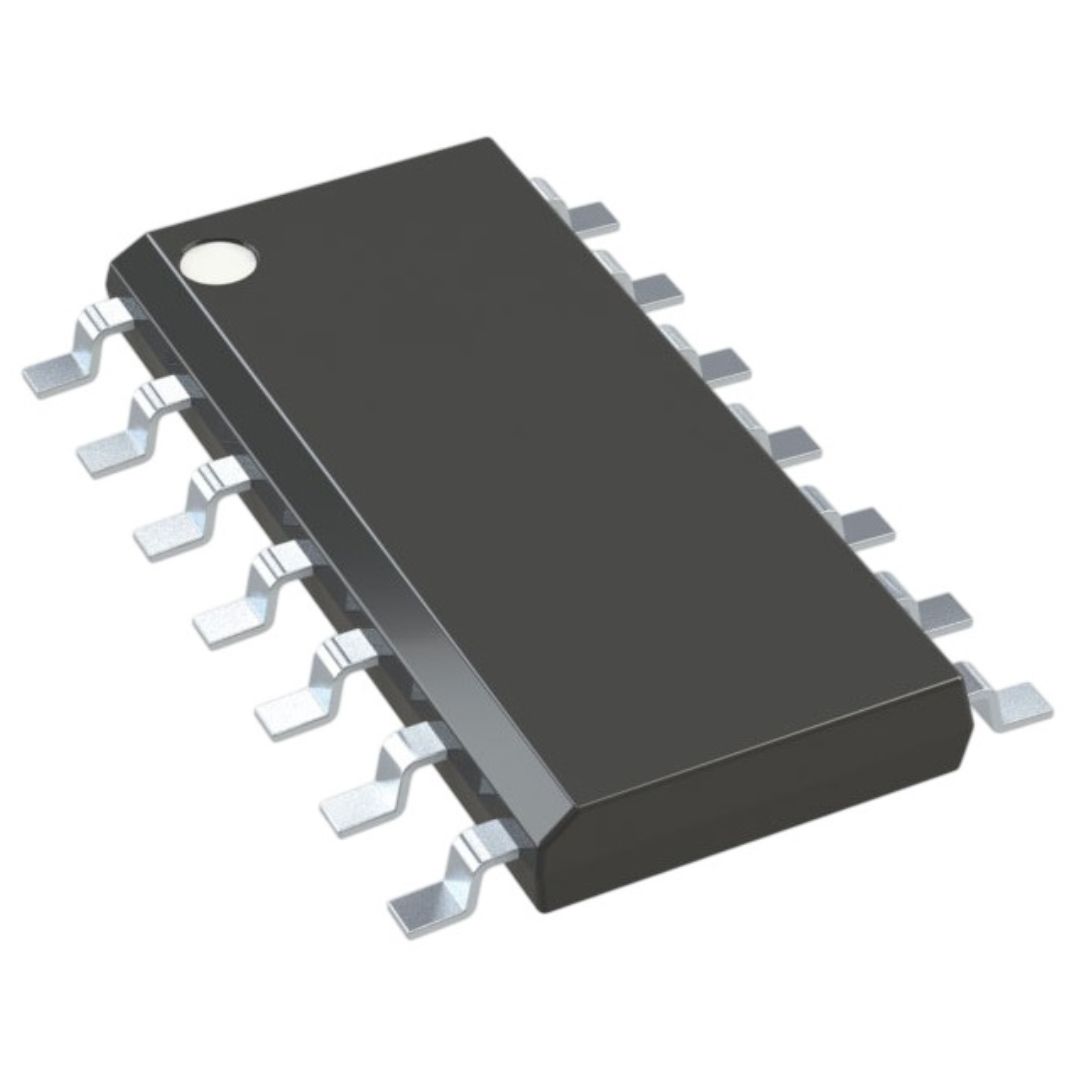

CI SN74LS09DR LS09 Quad AND 2 Entradas SOIC-14 SMD Texas Instruments

Código: 47784 Marca: Texas Instruments

~~R$ 12,00~~ R$ 7,80

Qtde: Comprar Agora Estoque: Disponível

🔹 Descrição Otimizada para Loja Virtual e SEO

O SN74LS09DR, fabricado pela Texas Instruments (TI), é um circuito integrado lógico da família 74LS, contendo quatro portas lógicas AND independentes de 2 entradas, com saídas do tipo open-collector.

O componente foi desenvolvido para aplicações de lógica digital e processamento de sinais binários, permitindo realizar operações lógicas AND em circuitos eletrônicos digitais.

O SN74LS09DR utiliza encapsulamento SOIC-14, sendo destinado à montagem SMD (Surface Mount Device) em placas de circuito impresso. Seu formato compacto é adequado para projetos que necessitam de maior densidade de componentes na PCB.

Também conhecido comercialmente como 74LS09 ou LS09, este circuito integrado faz parte da tradicional família de lógica 74LS (Low-Power Schottky), amplamente utilizada em circuitos digitais, sistemas de controle, interfaces lógicas e equipamentos eletrônicos.

As saídas open-collector permitem configurações específicas de interface e conexão com outros circuitos lógicos, desde que sejam utilizados os componentes externos e condições de operação apropriados.

🔧 Especificações Técnicas

Fabricante: Texas Instruments
Part Number: SN74LS09DR
Família lógica: 74LS
Função: Quadruplo AND
Quantidade de portas: 4
Entradas por porta: 2
Tipo de saída: Open-Collector
Encapsulamento: SOIC-14
Montagem: SMD
Quantidade de terminais: 14
Tecnologia: Low-Power Schottky / LS
Aplicação: Lógica digital e processamento de sinais

⚙️ Características

Quatro portas AND independentes
Duas entradas por porta lógica
Saídas open-collector
Tecnologia lógica 74LS
Encapsulamento compacto SOIC-14
Montagem superficial SMD
Indicado para circuitos digitais
Adequado para interfaces e sistemas de controle lógico
Fabricado pela Texas Instruments

📐 Entenda as principais especificações

74LS09 / LS09:
O código 74LS09 identifica uma família de circuitos lógicos que contém quatro portas AND de duas entradas com saídas open-collector.

AND:
Uma porta lógica AND produz uma saída lógica alta somente quando todas as suas entradas estão em nível lógico alto, de acordo com a lógica utilizada no circuito.

Quad AND:
O termo Quad indica que existem quatro portas lógicas independentes dentro do mesmo circuito integrado.

Open-Collector:
Uma saída open-collector utiliza um transistor de saída cuja condução permite controlar o nível lógico baixo. Para obter o nível lógico alto, normalmente é necessária uma resistência de pull-up, dependendo da aplicação e da configuração do circuito.

Essa característica torna o dispositivo útil em determinadas interfaces e aplicações de lógica digital.

SOIC-14:
SOIC significa Small Outline Integrated Circuit. O SOIC-14 possui 14 terminais e é destinado à montagem superficial SMD.

SMD:
SMD significa Surface Mount Device. O componente é soldado diretamente sobre a superfície da placa de circuito impresso, permitindo projetos mais compactos e montagem automatizada.

🔌 Aplicações

O SN74LS09DR pode ser utilizado em aplicações como:

Circuitos de lógica digital
Sistemas de controle
Processamento de sinais digitais
Interfaces lógicas
Circuitos combinacionais
Sistemas de automação
Equipamentos industriais
Computadores e periféricos
Circuitos de temporização e controle
Projetos com lógica TTL
Substituição e manutenção de placas eletrônicas

🏷️ Código do Produto

SN74LS09DR

Também relacionado a:

74LS09 / LS09 / SN74LS09

Fabricante: Texas Instruments

Encapsulamento: SOIC-14

Montagem: SMD

📦 Conteúdo da Embalagem

01 × Circuito Integrado SN74LS09DR Texas Instruments

⚠️ Atenção

Antes da substituição, confirme o código completo SN74LS09DR e compare a pinagem, encapsulamento e características elétricas com o componente original.

É importante observar que diferentes famílias lógicas podem possuir o mesmo número funcional, porém apresentar diferenças significativas de tensão de alimentação, níveis lógicos, velocidade, corrente e características de saída.

Como o SN74LS09 possui saídas open-collector, a configuração correta das resistências de pull-up e das cargas conectadas às saídas deve ser considerada no projeto.

A instalação deve respeitar a orientação do componente e a identificação do pino 1.

🔎 Palavras-chave SEO

SN74LS09DR, SN 74LS09DR, SN74LS09 DR, SN 74 LS09 DR, 74LS09, 74 LS09, LS09, LS 09, SN74LS09, SN74LS09DR Texas Instruments, Texas Instruments SN74LS09DR, CI SN74LS09DR, circuito integrado SN74LS09DR, CI LS09, circuito integrado LS09, porta AND, porta lógica AND, quad AND, 4 portas AND, AND 2 entradas, open collector, open-collector, saída open collector, CI lógico, circuito lógico digital, CI 74LS, família 74LS, lógica TTL, CI SMD, SOIC-14, SOIC14, componente eletrônico Texas Instruments.

🔗 Datasheet / Documentação Técnica

Texas Instruments – SN74LS09:
https://www.ti.com/lit/ds/symlink/sn54ls09.pdf?ts=1789316055592&ref_url=https%253A%252F%252Fbr.mouser.com%252F

Recomenda-se consultar o datasheet oficial para verificar tensão de alimentação, níveis lógicos, corrente de saída, tempos de propagação, características das entradas/saídas e condições de operação antes da aplicação.
